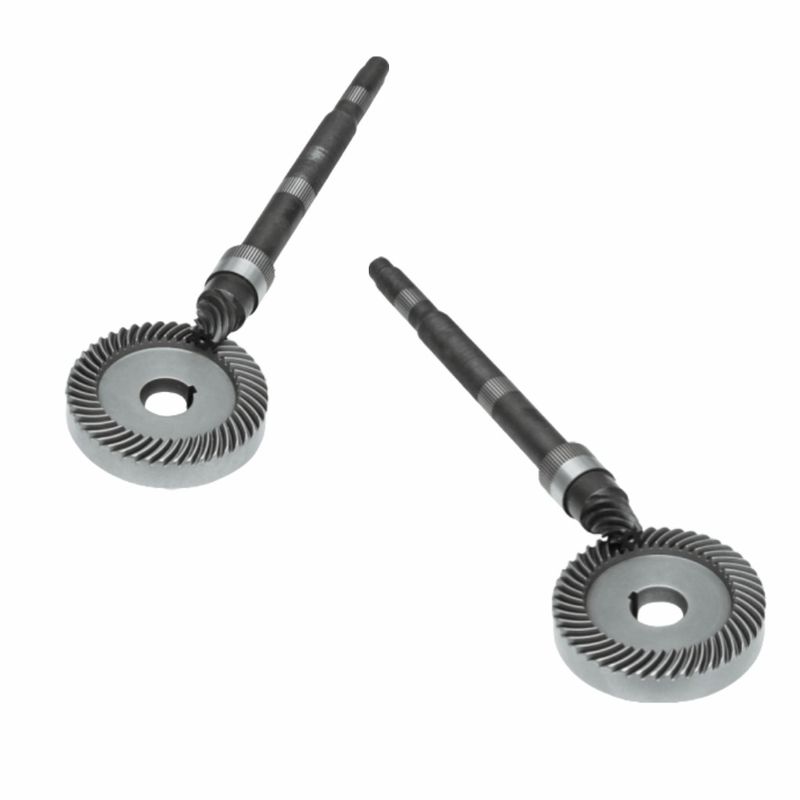

স্থিতিশীলতার জন্য বড় ট্রান্সমিশন অনুপাত সহ 180 পোলিশার বেভেল গিয়ার কিট

স্থিতিশীলতার জন্য বড় ট্রান্সমিশন অনুপাত সহ 180 পোলিশার বেভেল গিয়ার কিট


I. বেসিক ট্রান্সমিশন লজিক ️ বেভেল গিয়ারগুলির স্থানিক দিক পরিবর্তন
বেভেল গিয়ার একটি স্থানিক অ-প্যারালাল শ্যাফ্ট ট্রান্সমিশন প্রক্রিয়া (দুটি শ্যাফ্ট একটি নির্দিষ্ট কোণ গঠন করে, সাধারণত 90 ° উল্লম্ব) । 180 পোলিশারে তারা দুটি মূল কাজ করে।:
1. দিক পরিবর্তন ট্রান্সমিশন
পোলিশার মোটর দ্বারা অনুভূমিক ঘূর্ণন শক্তি ড্রাইভিং bevel গিয়ার (বড় গিয়ার,পলিশিং ডিস্ক শ্যাফ্টের সাথে সংযুক্ত) ড্রাইভিং বেভেল গিয়ার (ছোট গিয়ার) এর দাঁতের পৃষ্ঠের জালের মাধ্যমে. পাওয়ার দিকটি অনুভূমিক থেকে উল্লম্ব (বা একটি কমন কোণ) থেকে পরিবর্তিত হয়, পোলিশিং ডিস্ককে ঘোরানোর জন্য চালিত করে।
2টর্ক রূপান্তর
কোভেল গিয়ারগুলির ট্রান্সমিশন অনুপাত ব্যবহার করে, “অস্থিরতা এবং টর্ক বৃদ্ধি” বা “দ্রুততা এবং টর্ক হ্রাস” অর্জন করা হয়।180 পোলিশার পোলিশিং ডিস্ক কম গতি এবং উচ্চ টর্ক আছে প্রয়োজন. একটি বড় ট্রান্সমিশন অনুপাতের নকশার মাধ্যমে (ড্রাইভিং হুইল ছোট এবং ড্রাইভিং হুইল বড়),মোটরের উচ্চ গতির ঘূর্ণনকে পলিশিং ডিস্কের স্থিতিশীল নিম্ন গতির ঘূর্ণনে রূপান্তরিত করা হয়, অভিন্ন গ্রাইন্ডিং শক্তি নিশ্চিত করে।

II. পোলিশারের সাথে সমন্বয়
পোলিশারের মূল উপাদান হল পোলিশিং ডিস্কের উচ্চ গতির ঘূর্ণন + চাপ গ্রিলিং।পলিশিং ডিস্ক শ্যাফ্ট, এবং গতি নিয়ন্ত্রক যন্ত্রঃ
1.শুদ্ধ গ্রিলিং মোড (যেমন ধাতু, পাথর পলিশিং)
বেভেল গিয়ারটি সরাসরি মোটরের সাথে সংযুক্ত থাকে, এবং টর্কটি স্থির-অনুপাতিক জালের মাধ্যমে স্থিতিশীলভাবে প্রেরণ করা হয়।পলিশিং ডিস্কের ঘূর্ণন গতি মোটর গতি নিয়ন্ত্রণ (বা একটি গিয়ারবক্স) দ্বারা নিয়ন্ত্রিত হয়ড্রাইভিং হুইলের ইনভোলুটেড দাঁত প্রোফাইল (বা বৃত্তাকার আর্ক দাঁত) স্থিতিশীল মেশিং নিশ্চিত করে এবং পোলিশিং ডিস্কের ঘূর্ণন রানআউট ≤ 0.1 মিমি, অসমান গ্রিলিং চিহ্নগুলি এড়ানো।
2. ভেরিয়েবল - গতি গ্রাইন্ডিং মোড (বিভিন্ন উপকরণ অভিযোজিত)
প্রায় ১৮০টি পোলিশার একটি পরিবর্তনশীল গতির গিয়ারবক্স দিয়ে সজ্জিত এবং এর একটি অংশ হল বেভেল গিয়ার সেট।বিভিন্ন সংখ্যক দাঁত সঙ্গে bevel গিয়ার জোড়া সুইচ করা হয়, পলিশিং ডিস্কের ঘূর্ণন গতির ধাপবিহীন / ধাপে ধাপে সমন্বয় সাধন করে, ধাতু (নিম্ন গতি,উচ্চ চাপ) এবং কাঠ (মাঝারি গতি, হালকা চাপ) ।

III. পলিশারের অভিযোজনের জন্য মূল নকশা ️ ️ উচ্চ পরিধান প্রতিরোধের + কম কম্পন ️
পোলিশারের দীর্ঘমেয়াদী গ্রাইন্ডিং এবং উচ্চ নির্ভুলতা গ্রাইন্ডিং নিশ্চিত করার জন্য, বেভেল গিয়ারের এই বিশেষ নকশা রয়েছেঃ
1উপাদান এবং তাপ চিকিত্সা
▶ড্রাইভিং হুইল (ছোট গিয়ার): 20CrMnTi খাদ ইস্পাত সাধারণত ব্যবহার করা হয়। কার্বুরাইজিং, quenching + grinding পরে, দাঁত পৃষ্ঠ কঠোরতা HRC58-62 হয়,এবং পরিধান প্রতিরোধী সেবা জীবন 10000 ঘন্টা অতিক্রম করে.
▶ড্রাইভেন হুইল (লার্জ গিয়ার): 45# স্টিল ব্যবহার করা হয় quenching এবং tempering চিকিত্সা জন্য, এবং দাঁত পৃষ্ঠ হয় প্ররোচিত - কঠোর overload ভাঙ্গন এড়ানোর জন্য।
2. দাঁতের প্রোফাইল এবং নির্ভুলতা
▶গ্লিসন সিস্টেমের বৃত্তাকার আর্ক দাঁত কনভেল গিয়ার গৃহীত হয়। সোজা দাঁত কনভেল গিয়ার তুলনায়, জাল যোগাযোগ অনুপাত 30% বৃদ্ধি পায়,এবং ট্রান্সমিশন গোলমাল 10dB দ্বারা হ্রাস করা হয়, পোলিশারের কম শব্দ-প্রয়োজন পূরণ করে।
▶দান্তের প্রোফাইলের নির্ভুলতা 7 - 8 গ্রেড এবং দাঁতের পৃষ্ঠের রুক্ষতা Ra ≤ 0.8μm, যা পলিশিং ডিস্কের ঘূর্ণন নির্ভুলতা নিশ্চিত করে এবং গ্রিলিং চ্যাটারের চিহ্নগুলি হ্রাস করে।
3.ম্যাসেঞ্জার এবং ক্লিয়ারিং সমন্বয়
▶কনভেল গিয়ার, মোটর শ্যাফ্ট, এবং পোলিশিং ডিস্ক শ্যাফ্ট একটি কোয়ার ফিট + কীওয়ে পজিশনিং গ্রহণ করে, এবং অক্ষীয় রানআউট ≤ 0.05 মিমি, পোলিশারের কম্পনের কারণে গিয়ার শিথিলতা এড়ানো।
▶গিয়ার ম্যাশিং ক্লিয়ারেন্সটি শিম সামঞ্জস্য পদ্ধতি দ্বারা নিয়ন্ত্রিত হয়, যা ট্রান্সমিশন দক্ষতা নিশ্চিত করে এবং শক্তি ক্ষতি হ্রাস করে।

এই বেভেল গিয়ার সেটটি 180 পোলিশারের ′′ পাওয়ার দিক পরিবর্তনকারী হাব ′′: এটি স্থানিক উল্লম্ব শ্যাফ্ট ট্রান্সমিশনের মাধ্যমে শক্তি দিক পরিবর্তন উপলব্ধি করে,মোটর এবং গতি নিয়ন্ত্রক যন্ত্রের সাথে সহযোগিতা করে, এবং পলিশিং ডিস্কের ঘূর্ণন গতি এবং টর্ক সঠিকভাবে নিয়ন্ত্রণ করে; উচ্চ পরিধান-প্রতিরোধী উপকরণ এবং উচ্চ-নির্ভুলতা দাঁত প্রোফাইল নকশা সঙ্গে,এটি দীর্ঘমেয়াদী এবং উচ্চ চাপ গ্রাইন্ডিং অধীনে পোলিশার স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করেএর ডিজাইন লজিক “জাগতিক ট্রান্সমিশন অভিযোজন + কাজের অবস্থার চাহিদা কাস্টমাইজেশন “ প্রতিফলিত করে, and it is the core transmission foundation for the polisher to achieve efficient and precise grinding —— Small gears drive large - scale grinding and support the surface treatment processes in industries such as metal processing, পাথর চিকিত্সা, এবং আসবাবপত্র উত্পাদন।
