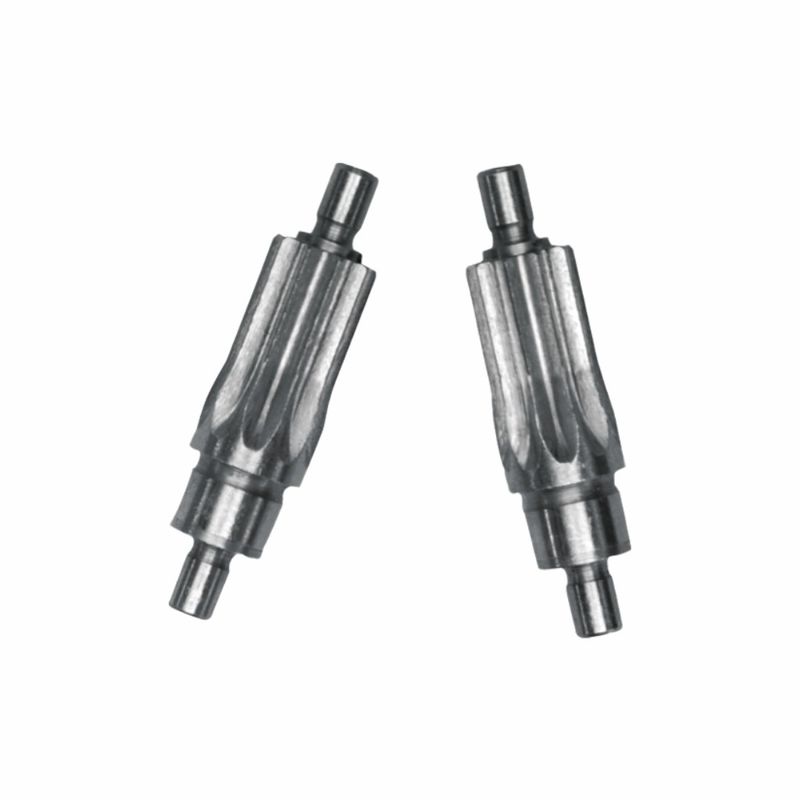

7 মিমি কর্ডলেস ইলেকট্রিক ড্রিলের জন্য স্প্লিন শ্যাফ্ট ট্রান্সমিশন উপাদান

7 মিমি কর্ডলেস ইলেকট্রিক ড্রিলের জন্য স্প্লিন শ্যাফ্ট ট্রান্সমিশন উপাদান

ইলেকট্রিক ড্রিলের মূল কার্যাবলী √ √ পাওয়ার ট্রান্সমিশন শ্যাফ্ট
স্প্লাইন শ্যাফ্ট হ'ল গিয়ারবক্স এবং বৈদ্যুতিক ড্রিলের চাক / আউটপুট শ্যাফ্টের মধ্যে একটি মূল ট্রান্সমিশন উপাদান, তিনটি মূল কাজ সম্পাদন করেঃ
1পাওয়ার ট্রান্সমিশন
বৈদ্যুতিক ড্রিল মোটর দ্বারা উচ্চ গতির ঘূর্ণন আউটপুট spline দাঁত meshing মাধ্যমে chuck প্রেরণ করা হয়, ড্রিল বিট ঘূর্ণন চালনা।সিঙ্গল-কি ট্রান্সমিশনের তুলনায়, টর্ক বহন ক্ষমতা 3 - 5 গুণ বৃদ্ধি পায় (একটি 7 মিমি বৈদ্যুতিক ড্রিলের 10 - 50N · m টর্ক প্রয়োজনীয়তার সাথে মেলে) ।
2টর্ক অ্যাডাপ্টেশন
স্প্লিন শ্যাফ্টের ইনভোল্ট স্প্লিন দাঁত প্রোফাইল (বা আয়তক্ষেত্রাকার স্প্লিন) টর্ক বিতরণকে আরও অভিন্ন করতে এবং স্থানীয় চাপ ঘনত্ব এড়াতে দাঁতের প্রোফাইলটি অনুকূল করতে পারে।বৈদ্যুতিক ড্রিলের ঘন ঘন স্টার্ট-স্টপ এবং লোড পরিবর্তন করার সময়, এটি শ্যাফ্টের দাঁতের পরিধান হ্রাস করে এবং পরিষেবা জীবন বাড়ায়।
3.পরিশোধিত গাইডিং
স্প্লিন শ্যাফ্টের কোএক্সিয়ালিটি যথার্থতা মোটর এবং চাকের মধ্যে ট্রান্সমিশন কনসেন্ট্রিসিটি নিশ্চিত করে, ড্রিল বিটের ঘূর্ণন রানআউট ≤ 0.1 মিমি করে,ড্রিলিংয়ের নির্ভুলতা উন্নত করা, এবং ড্রিল বিট এর বিচ্যুতি এবং ভাঙ্গন এড়ানো।

II. বৈদ্যুতিক ড্রিল মেকানিজমের সাথে সমন্বয় ️ ঘূর্ণন + প্রভাব ️ দ্বৈত মোড
যদি বৈদ্যুতিক ড্রিলের একটি প্রভাব ফাংশন থাকে, তবে স্প্লিন শ্যাফ্টকে একটি প্রভাব ব্লক / ক্ল্যাচ সহযোগিতা করতে হবে যাতে রোটারি কাটিয়া + অক্ষীয় প্রভাবের মিশ্রণ কার্য সম্পাদন করা যায়ঃ
1.শুধু ঘূর্ণন মোড (যেমন, ড্রিলিং কাঠ, প্লাস্টিক)
স্প্লিন শ্যাফ্ট সরাসরি গিয়ারবক্সের আউটপুট গিয়ারের সাথে জালযুক্ত, মোটর টর্ককে অভিন্নভাবে প্রেরণ করে এবং ড্রিল বিটকে ঘোরানোর জন্য চকটিকে চালিত করে।ঘূর্ণন গতি বিভিন্ন উপকরণের ড্রিলিং প্রয়োজনীয়তা মেলে জন্য গিয়ারবক্স দ্বারা নিয়ন্ত্রিত হয়.
2. ইম্প্যাক্ট রোটেশন মোড (যেমন, ড্রিলিং কংক্রিট, ইট ওয়াল)
স্প্লাইন শ্যাফ্টটি একটি ইমপ্যাক্ট ব্লকের সাথে সংযুক্ত (কনভেল দাঁত সহ) । ঘূর্ণন চলাকালীন, স্প্লাইন দাঁতগুলি ইমপ্যাক্ট ব্লকটিকে অক্ষীয়ভাবে চলতে এবং স্থির ইমপ্যাক্ট ব্লকের সাথে সংঘর্ষ করতে চাপ দেয়,উচ্চ-ফ্রিকোয়েন্সির প্রভাব সৃষ্টি করে. স্প্লিন শ্যাফ্টের উচ্চ-শক্তি উপাদানটি প্রভাবের বোঝা সহ্য করতে পারে এবং প্রভাব ফাংশনের স্থিতিশীল অপারেশন নিশ্চিত করতে পারে।

III. মূল নকশা ০ ক্ষুদ্রীকরণ + উচ্চ নির্ভরযোগ্যতা ০ বৈদ্যুতিক ড্রিলের জন্য
কমপ্যাক্ট স্পেস এবং 7 মিমি কর্ডলেস বৈদ্যুতিক ড্রিলগুলির উচ্চ নির্ভরযোগ্যতার জন্য, স্প্লাইন শ্যাফ্টের এই বিশেষ নকশা রয়েছেঃ
1আকার এবং নির্ভুলতা
▶নিম্ন ব্যাসার্ধের শ্যাফট (একটি 7 মিমি ড্রিল চকের সাথে মিলে যায়, স্প্লিন শ্যাফটের বাইরের ব্যাসার্ধ ≤ 10 মিমি), একটি ছোট ব্যাসার্ধের কেন্দ্রিক আয়তক্ষেত্রাকার স্প্লিন ব্যবহার করে, যার দাঁতের প্রস্থ 2 - 4 মিমি,একটি ছোট আকারের টর্ক বহন ক্ষমতা নিশ্চিত.
▶স্প্লাইন দাঁতগুলি হাবিং + গ্রিলিং দ্বারা প্রক্রিয়াজাত করা হয়, দাঁতের প্রোফাইলের নির্ভুলতা গ্রেড 7 - 8 এবং পৃষ্ঠের রুক্ষতা Ra ≤ 0.8μm এর সাথে, জালের শব্দ হ্রাস এবং সংক্রমণ দক্ষতা উন্নত করে।
2উপাদান এবং তাপ চিকিত্সা
মাঝারি কার্বন খাদ ইস্পাত নির্বাচন করা হয়। quenching এবং tempering পরে, spline দাঁত হয় অনুপ্রেরণামূলকভাবে কঠিন, এবং কোর কঠিন রয়ে,পরিধান প্রতিরোধী থাকাকালীন টর্শন এবং ভাঙ্গন প্রতিরোধী.
3অ্যান্টি-লসিং এবং সমাবেশ
স্প্লাইন শ্যাফ্ট এবং গিয়ারবক্সের আউটপুট শেষটি একটি হস্তক্ষেপ ফিট + রিটেনার রিং অবস্থান গ্রহণ করে। সমাবেশের পরে অক্ষীয় রানআউট ≤ 0.1 মিমি,বৈদ্যুতিক ড্রিলের কম্পনের কারণে স্প্লিন শ্যাফ্টের শিথিলতা এড়ানো; ট্রান্সমিশনের নির্ভরযোগ্যতা নিশ্চিত করার জন্য চকের স্প্লাইন স্লিভের সাথে মিলের সময়, ইলাস্টিক রিটেনার রিং বা থ্রেড লকিং ব্যবহার করা হয়।

IV. ব্যর্থতার মোড এবং পরিষেবা জীবন গ্যারান্টি
বৈদ্যুতিক ড্রিলের স্প্লিন শ্যাফ্টের সাধারণ ব্যর্থতার মধ্যে রয়েছে দাঁতের পৃষ্ঠের পরিধান, দাঁতের শিকড়ের ভাঙ্গন এবং স্প্লিন স্লিপ, যা ডিজাইনের অপ্টিমাইজেশান দ্বারা এড়ানো যায়ঃ
1. দাঁতের পৃষ্ঠের পরিধানঃহার্ড ক্রোম প্লাটিং বা নাইট্রাইডিং চিকিত্সা গ্রহণ করে, দাঁতের পৃষ্ঠের কঠোরতা HRC60 - 65 পর্যন্ত বৃদ্ধি পায় এবং পরিধান প্রতিরোধী পরিষেবা জীবন 2 গুণ বাড়ানো হয়।
2. দাঁতের শিকড়ের ভাঙ্গন:স্প্লাইন দাঁতের শিকড়ের ফিললেটকে অনুকূল করা, স্ট্রেস ঘনত্বের ফ্যাক্টর হ্রাস করা এবং আঘাতের চাপের অধীনে দাঁতের শিকড়ের ফাটল এড়ানো।
3. স্প্লিন স্লিপ:দাঁতের পাশের হস্তক্ষেপ নিয়ন্ত্রণ করা এবং লোড-প্ররোচিত স্লিপ প্রতিরোধের জন্য স্প্লিন স্লিপের ইলাস্টিক সম্প্রসারণের সাথে সহযোগিতা করা।

এই স্প্লিন শ্যাফ্ট সেটটি 7 মিমি কর্ডলেস ইলেকট্রিক ড্রিলের ′′ পাওয়ার ব্যাকবোন ′′: এটি মাল্টি-টেন্ট ম্যাশিংয়ের মাধ্যমে টর্ক প্রেরণ করে, খাঁটি ঘূর্ণন এবং প্রভাব ঘূর্ণন উভয় মোডের সাথে মানিয়ে নেয়,এবং ছোট এবং উচ্চ-নির্ভুল নকশা সঙ্গে, একটি সংকীর্ণ স্থান এবং পরিবর্তনশীল লোডের মধ্যে বৈদ্যুতিক ড্রিলের ড্রিলিং নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে। তার উপাদান, প্রক্রিয়া সমন্বিত অপ্টিমাইজেশন,এবং নির্ভুলতা ছোট আকারের শ্যাফটকে বড় টর্ক বহন করতে সক্ষম করে, supporting the full - scenario application of the electric drill from home DIY to light industrial operations —— A small shaft drives great energy and is the core transmission foundation for the efficient operation of the electric drill.
