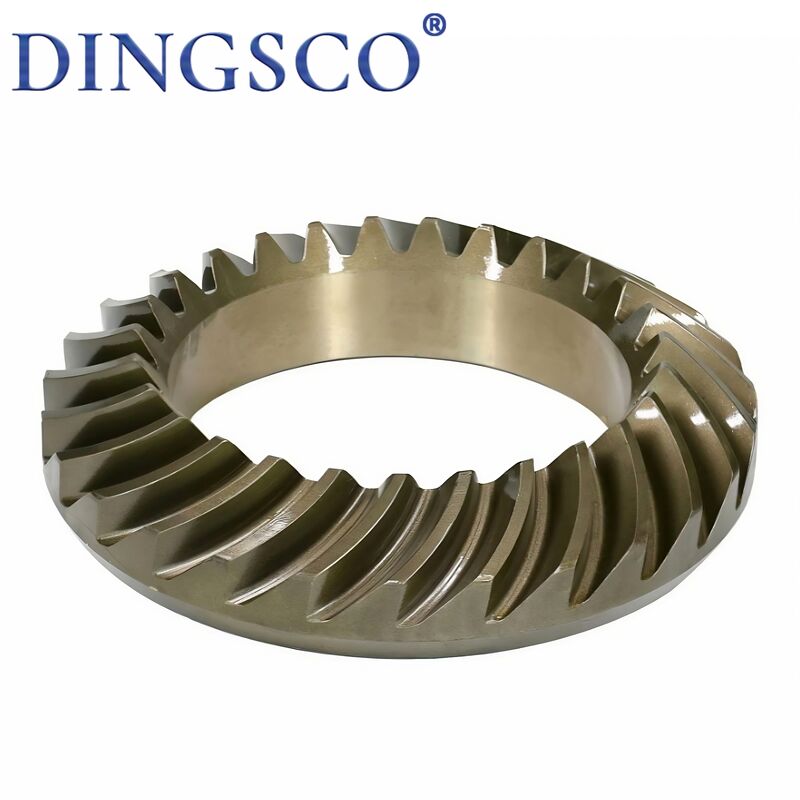

20CrMnTi স্পাইরাল বেভেল উচ্চ নির্ভুলতা HRC 58 ¢ 62 শিল্প সরঞ্জাম জন্য গিয়ার

20CrMnTi স্পাইরাল বেভেল হাই প্রিসিশন HRC 58–62 ইন্ডাস্ট্রিয়াল গিয়ারের জন্য গিয়ার

স্পাইরাল বেভেল গিয়ার (স্পাইরাল বেভেল গিয়ার নামেও পরিচিত) হল পাওয়ার ট্রান্সমিশনের জন্য মূল প্রিসিশন ট্রান্সমিশন কম্পোনেন্ট ছেদকারী শ্যাফটের মধ্যে (সাধারণত 90°)। বাঁকা স্পাইরাল দাঁত সহ, এগুলি স্ট্রেইট বেভেল গিয়ারের চেয়ে মসৃণ ট্রান্সমিশন, উচ্চ লোড ক্ষমতা এবং কম শব্দ প্রদান করে, যা স্বয়ংচালিত, ইঞ্জিনিয়ারিং যন্ত্রপাতি, রিডিউসার, মহাকাশ, জাহাজ ইত্যাদির মতো উচ্চ-গতির ও ভারী-লোডের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

পণ্যের বৈশিষ্ট্য

• স্পাইরাল কার্ভড টুথ স্ট্রাকচার: দাঁতের ট্রেস হল আর্ক স্পাইরাল, প্রগতিশীল মেশিং কন্টাক্ট কোনও তাৎক্ষণিক প্রভাব ছাড়াই
• শ্যাফট অ্যাঙ্গেল অ্যাডাপ্টেশন: প্রধানত 90° ছেদকারী শ্যাফটের জন্য; 30°–150° নন-রাইট অ্যাঙ্গেল ট্রান্সমিশনের জন্য কাস্টমাইজযোগ্য
• হাই প্রিসিশন গ্রেড: ইন্ডাস্ট্রিয়াল গ্রেড ISO 5–7 (GB/T 11365), প্রিসিশন গ্রেড 3–5 পর্যন্ত
• কম্পোজিট লোড ক্যাপাসিটি: রেডিয়াল এবং অ্যাক্সিয়াল ফোর্স বহন করার সময় টর্ক ট্রান্সমিট করে সুষম স্ট্রেস সহ
• লো নয়েজ এবং স্মুথনেস: বড় কন্টাক্ট রেশিও, মাল্টি-টুথ মেশিং, ছোট ভাইব্রেশন ও শক, স্ট্রেইট দাঁতের চেয়ে 10–15dB কম শব্দ
• হাই এফিসিয়েন্সি এবং ডিউরেবিলিটি: ট্রান্সমিশন এফিসিয়েন্সি 95%–98%, পরিধান-প্রতিরোধী, পিটিং-প্রতিরোধী, দীর্ঘ পরিষেবা জীবন
• বিভিন্ন উপকরণ: প্রধানত অ্যালয় স্ট্রাকচারাল স্টিল (20CrMnTi, 20CrMo, 42CrMo), ইন্ডাকশন/কার্বুরাইজিং কোয়েঞ্চিং দ্বারা শক্তিশালী

টেকনিক্যাল প্যারামিটার টেবিল

কার্যপ্রণালী

• স্পেশিয়াল মেশিং ট্রান্সমিশন: অক্ষগুলি ছেদ করে (সাধারণত 90°), দাঁতগুলি কোণিকভাবে এবং সর্পিলভাবে বিতরণ করা হয়, উল্লম্ব দিক পরিবর্তন + টর্ক ট্রান্সমিশন উপলব্ধি করে
• প্রগতিশীল মেশিং: দাঁতগুলি প্রান্ত থেকে ধীরে ধীরে যুক্ত হয়, সম্পূর্ণ যোগাযোগ, মসৃণ বিচ্ছিন্নতা—কোনও তাৎক্ষণিক প্রভাব নেই, স্ট্রেইট দাঁতের চেয়ে মসৃণ
• মাল্টি-টুথ লোড: কন্টাক্ট রেশিও ε=1.5–2.5, 2–3 দাঁতের জোড়া একই সাথে লোড হয়, সুষম লোড বিতরণ এবং উচ্চতর ক্ষমতা
• ফোর্স ব্যালেন্স: স্পর্শক, রেডিয়াল এবং অ্যাক্সিয়াল ফোর্স তৈরি করে; অ্যাক্সিয়াল থ্রাস্ট সমর্থন করার জন্য ম্যাচ করা বিয়ারিং প্রয়োজন
• ধ্রুবক অনুপাত: দাঁতের অনুপাত = বিপরীত গতির অনুপাত (i=Z₂/Z₁=n₁/n₂), সঠিক এবং স্থিতিশীল ট্রান্সমিশন

প্রধান অ্যাপ্লিকেশন

• অটোমোটিভ: ডিফারেনশিয়াল, ট্রান্সফার কেস, ড্রাইভ এক্সেল (মূল অ্যাপ্লিকেশন)
• ইঞ্জিনিয়ারিং মেশিনারি: এক্সকাভেটর, লোডার, রোলারগুলির প্রধান রিডিউসার, স্টিয়ারিং, উইঞ্চ সিস্টেম
• ইন্ডাস্ট্রিয়াল রিডিউসার: K/S সিরিজ স্পাইরাল বেভেল গিয়ারবক্স, গিয়ার ডাইভার্টার, স্পিড ইনক্রিজার
• মেশিন টুলস: বোরিং/মিলিং/গ্রাইন্ডিং মেশিনের স্পিন্ডল ড্রাইভ, ফিড মেকানিজম, টুল চেঞ্জার ডাইভার্টার
• মহাকাশ: বিমানের ল্যান্ডিং গিয়ার, ইঞ্জিন ড্রাইভ, হেলিকপ্টার টেইল রোটর সিস্টেম
• মেরিন: প্রোপালশন, স্টিয়ারিং গিয়ার, উইন্ডলাস, হ্যাচ কভার ড্রাইভ
• নতুন শক্তি: উইন্ড টারবাইন ইয়ো/পিচ, পিভি ট্র্যাকার ড্রাইভ, শক্তি সঞ্চয় সরঞ্জাম
• অন্যান্য: প্রিন্টিং, টেক্সটাইল, খাদ্য, পেট্রোলিয়াম, ধাতুবিদ্যা, রেল ট্রানজিটে উচ্চ-গতির এবং ভারী-লোডের ট্রান্সমিশন

পণ্যের সুবিধা

• হাই-স্পিড স্ট্যাবিলিটি: প্রগতিশীল মেশিং, কম শক, 3000–12000rpm অতি-উচ্চ গতির জন্য উপযুক্ত
• হেভি লোড ক্যাপাসিটি: স্ট্রেইট বেভেল গিয়ারের চেয়ে 30%–60% বেশি লোড ক্ষমতা, অ্যান্টি-বেন্ডিং, অ্যান্টি-পিটিং, ইমপ্যাক্ট-প্রতিরোধী
• আল্ট্রা-লো নয়েজ: প্রিসিশন গ্রাউন্ড/ল্যাপড দাঁত, শব্দ 60–70dB, স্ট্রেইট দাঁতের চেয়ে 10–15dB কম
• হাই এফিসিয়েন্সি এবং এনার্জি সেভিং: এফিসিয়েন্সি 95%–98%, সাধারণ বেভেল গিয়ারের চেয়ে 3%–8% বেশি, দীর্ঘমেয়াদী শক্তি সাশ্রয়
• প্রিসাইজ ট্রান্সমিশন: ধ্রুবক অনুপাত, ছোট ব্যাকল্যাশ (0.02–0.1 মিমি), উচ্চ পজিশনিং নির্ভুলতা
• কম্প্যাক্ট স্ট্রাকচার: স্পেশিয়াল ডিরেকশন চেঞ্জ, স্পেস-সেভিং, হালকা ওজনের এবং কম্প্যাক্ট সরঞ্জামের জন্য আদর্শ
• দীর্ঘ পরিষেবা জীবন: উচ্চ-মানের স্টিল + শক্তিশালী হিট ট্রিটমেন্ট, সাধারণ গিয়ারের চেয়ে 40%–80% দীর্ঘ জীবন
• ওয়াইড অ্যাডাপ্টেবিলিটি: 90°/নন-90° শ্যাফ্ট, সিঙ্গেল/মাল্টি-স্টেজ, রিডাকশন/ইনক্রিজ/ডাইভারশনের জন্য ডিজাইনযোগ্য

কেন আমাদের বেছে নেবেন?

• 7-অক্ষ সিএনসি গ্রাইন্ডিং: আমরা উচ্চ-প্রিসিশন 7-অক্ষ সিএনসি গ্রাইন্ডিং মেশিন ব্যবহার করি, ±5μm পর্যন্ত টলারেন্স ধরে রাখি, যা গিয়ারগুলিকে শান্তভাবে, মসৃণভাবে এবং অসাধারণ স্থায়িত্বের সাথে চলতে নিশ্চিত করে।
• শক্তিশালী প্রযুক্তিগত দক্ষতা: আমাদের মূল গবেষণা ও উন্নয়ন দলে স্পাইরাল বেভেল গিয়ার প্রযুক্তিতে বিশেষজ্ঞ ডক্টরাল এবং মাস্টার্স পেশাদাররা অন্তর্ভুক্ত, যা জটিল প্রকল্পগুলির জন্য শক্তিশালী প্রযুক্তিগত সহায়তা প্রদান করে।
• কঠোর পরীক্ষা এবং উচ্চ নির্ভুলতা: সমস্ত গিয়ার Gleason মেটোলজি সিস্টেমের সাথে 100% পরিদর্শন করা হয়। আমরা দাঁতের প্রোফাইল এবং দিক ত্রুটির উপর কঠোর নিয়ন্ত্রণের সাথে DIN 6 গ্রেড নির্ভুলতা অর্জন করতে পারি, আমাদের গুণমানকে শিল্প-নেতৃস্থানীয় স্তরে রাখি।
• উচ্চ ট্রান্সমিশন দক্ষতা: আমাদের গিয়ার ডিজাইনগুলি 300:1 পর্যন্ত একটি একক-পর্যায়ের রিডাকশন অনুপাত সমর্থন করে, যেখানে প্রকৃত ট্রান্সমিশন দক্ষতা 95% এর বেশি হয়, যা শক্তি ব্যবহারকে ব্যাপকভাবে উন্নত করে।
• চমৎকার স্থায়িত্ব এবং খরচ কার্যকারিতা: আমাদের গিয়ারগুলি 40% কম লাইফসাইকেল খরচ এবং 0.5% এর নিচে ব্যর্থতার হার প্রদান করে, যা স্থিতিশীল দীর্ঘমেয়াদী অপারেশন এবং রক্ষণাবেক্ষণ খরচ হ্রাস নিশ্চিত করে।
• দ্রুত প্রতিক্রিয়া এবং সংক্ষিপ্ত লিড টাইম: আমাদের ডিজিটালাইজড উৎপাদন প্রক্রিয়া দ্বারা সমর্থিত, আমরা ডেলিভারি চক্রকে মাত্র 20 কার্যদিবসে ছোট করতে সক্ষম, যা আপনাকে প্রকল্প উন্নয়ন এবং লঞ্চ দ্রুত করতে সহায়তা করে।
• পেশাদার কাস্টম ডিজাইন ক্ষমতা: আমরা আপনার প্রকৃত কাজের অবস্থার উপর ভিত্তি করে উচ্চ-রিডাকশন, উচ্চ-গতি, ভারী-লোড, কম-শব্দ এবং বিশেষ ছোট-দাঁতের প্রোফাইলের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য সম্পূর্ণ কাস্টমাইজড গিয়ার সমাধান সরবরাহ করি।
