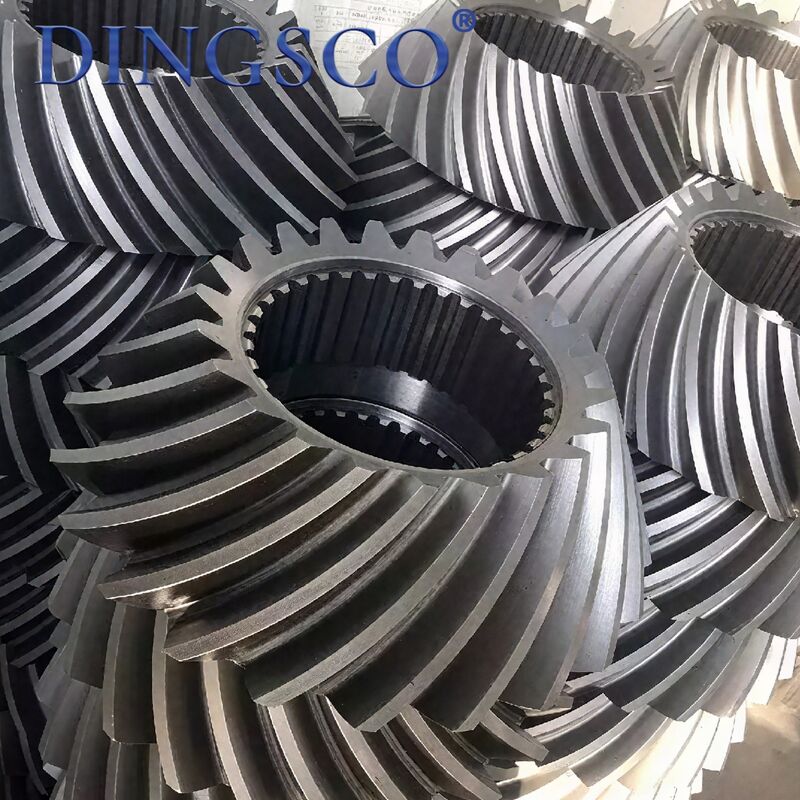

ইন্ডাস্ট্রিয়াল মেশিন পাওয়ার ট্রান্সমিশনের জন্য কাস্টমাইজড 20CrMnTi স্পাইরাল বেভেল গিয়ার সেট

ইন্ডাস্ট্রিয়াল মেশিন পাওয়ার ট্রান্সমিশনের জন্য কাস্টমাইজড 20CrMnTi স্পাইরাল বেভেল গিয়ার সেট

স্পাইরাল বেভেল গিয়ারস (স্পাইরাল বেভেল গিয়ারস নামেও পরিচিত) হল মূল নির্ভুল ট্রান্সমিশন উপাদানগুলির মধ্যে পাওয়ার ট্রান্সমিশনছেদকারী খাদ(সাধারণত 90°)। বাঁকা সর্পিল দাঁত সহ, তারা মসৃণ সংক্রমণ, উচ্চ লোড ক্ষমতা এবং সোজা বেভেল গিয়ারের চেয়ে কম শব্দের বৈশিষ্ট্য, উচ্চ-গতি এবং ভারী-লোড ক্ষেত্রে যেমন অটোমোবাইল, ইঞ্জিনিয়ারিং যন্ত্রপাতি, রিডুসার, মহাকাশ, জাহাজ ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

পণ্য বৈশিষ্ট্য

• সর্পিল বাঁকা দাঁতের গঠন: দাঁত ট্রেস হল আর্ক সর্পিল, তাত্ক্ষণিক প্রভাব ছাড়াই প্রগতিশীল মেশিং যোগাযোগ
• খাদ কোণ অভিযোজন: প্রধানত 90° ছেদকারী শ্যাফ্টের জন্য; 30°–150° নন-ডান অ্যাঙ্গেল ট্রান্সমিশনের জন্য কাস্টমাইজযোগ্য
• উচ্চ নির্ভুলতা গ্রেড: ইন্ডাস্ট্রিয়াল গ্রেড ISO 5–7 (GB/T 11365), নির্ভুলতা গ্রেড 3-5 পর্যন্ত
• যৌগিক লোড ক্ষমতা: সুষম চাপ সহ রেডিয়াল এবং অক্ষীয় শক্তি বহন করার সময় টর্ক প্রেরণ করুন
• কম শব্দ এবং মসৃণতা: বড় যোগাযোগ অনুপাত, মাল্টি-টুথ মেশিং, ছোট কম্পন এবং শক, সোজা দাঁতের তুলনায় 10-15dB কম শব্দ
• উচ্চ দক্ষতা এবং স্থায়িত্ব: ট্রান্সমিশন দক্ষতা 95%–98%, পরিধান-প্রতিরোধী, অ্যান্টি-পিটিং, দীর্ঘ পরিষেবা জীবন
• বিভিন্ন উপকরণ: প্রধানত খাদ স্ট্রাকচারাল স্টিল (20CrMnTi, 20CrMo, 42CrMo), ইন্ডাকশন/কারবারাইজিং নিভেন দ্বারা শক্তিশালী করা হয়

প্রযুক্তিগত পরামিতি টেবিল

কাজের নীতি

• স্থানিক মেশিং ট্রান্সমিশন: অক্ষগুলি ছেদ করে (সাধারণত 90°), দাঁত শঙ্কু এবং সর্পিলভাবে বিতরণ করা হয়, উল্লম্ব দিক পরিবর্তন + টর্ক ট্রান্সমিশন উপলব্ধি করে
• প্রগতিশীল মেশিং: দাঁত শেষ থেকে ধীরে ধীরে জড়িত, সম্পূর্ণ যোগাযোগ, মসৃণ বিচ্ছিন্নতা-কোন তাত্ক্ষণিক প্রভাব নেই, সোজা দাঁতের চেয়ে মসৃণ
• মাল্টি-টুথ লোড: যোগাযোগের অনুপাত ε=1.5–2.5, 2-3 দাঁত জোড়া এক সাথে লোড করা, অভিন্ন লোড বিতরণ এবং উচ্চ ক্ষমতা
• বল ভারসাম্য: স্পর্শক, রেডিয়াল এবং অক্ষীয় বল তৈরি করুন; অক্ষীয় থ্রাস্ট সমর্থন করার জন্য মিলিত বিয়ারিং প্রয়োজন
• ধ্রুবক অনুপাত: দাঁতের অনুপাত = বিপরীত গতির অনুপাত (i=Z₂/Z₁=n₁/n₂), সঠিক এবং স্থিতিশীল সংক্রমণ

প্রধান অ্যাপ্লিকেশন

• স্বয়ংচালিত: পার্থক্য, স্থানান্তর কেস, ড্রাইভ এক্সেল (কোর অ্যাপ্লিকেশন)
• ইঞ্জিনিয়ারিং মেশিনারি: মেইন রিডুসার, স্টিয়ারিং, এক্সকাভেটর, লোডার, রোলারের উইঞ্চ সিস্টেম
• শিল্প হ্রাসকারী: কে/এস সিরিজ সর্পিল বেভেল গিয়ারবক্স, গিয়ার ডাইভার্টার, গতি বৃদ্ধিকারী
• মেশিন টুলস: স্পিন্ডল ড্রাইভ, ফিড মেকানিজম, বোরিং/মিলিং/গ্রাইন্ডিং মেশিনের টুল চেঞ্জার ডাইভার্টার
• মহাকাশ: এয়ারক্রাফ্ট ল্যান্ডিং গিয়ার, ইঞ্জিন ড্রাইভ, হেলিকপ্টার টেল রটার সিস্টেম
• মেরিন: প্রপালশন, স্টিয়ারিং গিয়ার, উইন্ডলাস, হ্যাচ কভার ড্রাইভ
• নতুন শক্তি: উইন্ড টারবাইন ইয়াও/পিচ, পিভি ট্র্যাকার ড্রাইভ, শক্তি সঞ্চয়ের সরঞ্জাম
• অন্যান্য: মুদ্রণ, টেক্সটাইল, খাদ্য, পেট্রোলিয়াম, ধাতুবিদ্যা, রেল ট্রানজিটে উচ্চ-গতি এবং ভারী-লোড সংক্রমণ

পণ্যের সুবিধা

• উচ্চ-গতির স্থিতিশীলতা: প্রগতিশীল মেশিং, কম শক, 3000-12000rpm অতি-উচ্চ গতির জন্য উপযুক্ত
• ভারী লোড ক্ষমতা: সোজা বেভেল গিয়ারের তুলনায় 30%-60% বেশি লোড ক্ষমতা, অ্যান্টি-বেন্ডিং, অ্যান্টি-পিটিং, প্রভাব-প্রতিরোধী
• আল্ট্রা-লো নয়েজ: প্রিসিশন গ্রাউন্ড/ল্যাপড দাঁত, নয়েজ 60–70dB, 10-15dB সোজা দাঁতের চেয়ে কম
• উচ্চ দক্ষতা এবং শক্তি সঞ্চয়: দক্ষতা 95%–98%, সাধারণ বেভেল গিয়ারের চেয়ে 3%–8% বেশি, দীর্ঘমেয়াদী শক্তি সঞ্চয়
• সুনির্দিষ্ট ট্রান্সমিশন: ধ্রুবক অনুপাত, ছোট ব্যাকল্যাশ (0.02-0.1 মিমি), উচ্চ অবস্থান নির্ভুলতা
• কমপ্যাক্ট স্ট্রাকচার: স্থানিক দিক পরিবর্তন, স্থান-সংরক্ষণ, লাইটওয়েট এবং কমপ্যাক্ট সরঞ্জামের জন্য আদর্শ
• দীর্ঘ পরিষেবা জীবন: উচ্চ-মানের ইস্পাত + শক্তিশালী তাপ চিকিত্সা, সাধারণ গিয়ারের চেয়ে 40%-80% দীর্ঘ জীবন
• ব্যাপক অভিযোজনযোগ্যতা: 90°/নন-90° শ্যাফ্ট, একক/মাল্টি-স্টেজ, হ্রাস/বৃদ্ধি/বিমুখতার জন্য ডিজাইনযোগ্য

কেন আমাদের বেছে নিন?

• 7-অক্ষ CNC নাকাল: আমরা উচ্চ-নির্ভুলতা 7-অক্ষ CNC গ্রাইন্ডিং মেশিন গ্রহণ করি, সহনশীলতাকে ±5μm এর মতো শক্ত করে ধরে রাখি, গিয়ারগুলি শান্তভাবে, মসৃণভাবে এবং অসামান্য স্থায়িত্ব সহ চালানো নিশ্চিত করে।
• শক্তিশালী প্রযুক্তিগত দক্ষতা:আমাদের মূল R&D টিমে স্পাইরাল বেভেল গিয়ার প্রযুক্তিতে বিশেষজ্ঞ ডক্টরাল এবং মাস্টার্স পেশাদাররা রয়েছে, যা জটিল প্রকল্পগুলির জন্য শক্তিশালী প্রযুক্তিগত সহায়তা প্রদান করে।
• কঠোর পরীক্ষা এবং উচ্চ নির্ভুলতা: Gleason মেট্রোলজি সিস্টেমের সাথে সমস্ত গিয়ার 100% পরিদর্শন করে। আমরা আমাদের মানকে শিল্প-নেতৃস্থানীয় স্তরে রেখে দাঁত প্রোফাইল এবং দিকনির্দেশের ত্রুটিগুলির উপর কঠোর নিয়ন্ত্রণের সাথে DIN 6 গ্রেডের নির্ভুলতা অর্জন করতে পারি।
• উচ্চ সংক্রমণ দক্ষতা:আমাদের গিয়ার ডিজাইনগুলি 300:1 পর্যন্ত একটি একক-পর্যায়ে হ্রাস অনুপাত সমর্থন করে, প্রকৃত ট্রান্সমিশন দক্ষতা 95%-এর উপরে পৌঁছে, শক্তির ব্যবহারকে ব্যাপকভাবে উন্নত করে৷
• চমৎকার স্থায়িত্ব এবং খরচ দক্ষতা:আমাদের গিয়ারগুলি 40% কম জীবনচক্র খরচ এবং 0.5% এর নিচে ব্যর্থতার হার প্রদান করে, স্থিতিশীল দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে।
• দ্রুত প্রতিক্রিয়া এবং স্বল্প লিড সময়:আমাদের ডিজিটালাইজড প্রোডাকশন প্রক্রিয়ার দ্বারা সমর্থিত, আমরা ডেলিভারি চক্রকে শুধুমাত্র 20 কার্যদিবসে সংক্ষিপ্ত করতে সক্ষম হয়েছি, যা আপনাকে প্রকল্পের বিকাশ এবং লঞ্চকে ত্বরান্বিত করতে সহায়তা করে।
• পেশাদার কাস্টম নকশা ক্ষমতা: আমরা আপনার প্রকৃত কাজের অবস্থার উপর ভিত্তি করে উচ্চ-হ্রাস, উচ্চ-গতি, ভারী-লোড, কম-আওয়াজ, এবং বিশেষ ছোট-দাঁত প্রোফাইলের জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য সম্পূর্ণরূপে কাস্টমাইজড গিয়ার সমাধান প্রদান করি।
