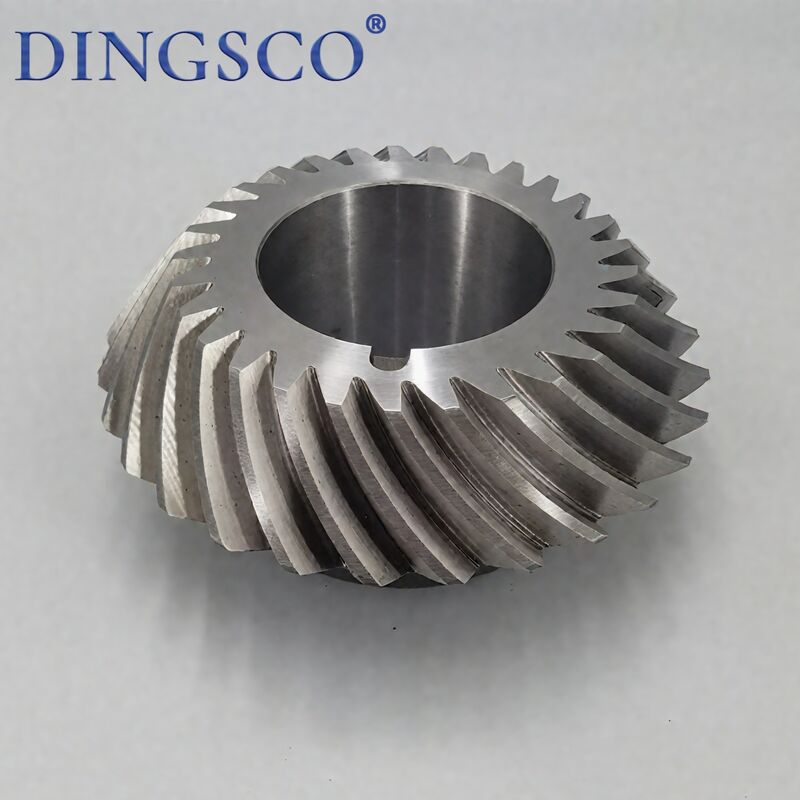

হাই-স্পিড ইন্ডাস্ট্রিয়াল ট্রান্সমিশন ফিল্ডের জন্য হেভি-ডিউটি ​​স্পাইরাল বেভেল গিয়ার সেট

হাই-স্পিড ইন্ডাস্ট্রিয়াল ট্রান্সমিশন ফিল্ডের জন্য ভারী-ডুয়িং স্পাইরাল বেভেল গিয়ার সেট

স্পাইরাল বেভেল গিয়ার (স্পাইরাল বেভেল গিয়ার নামেও পরিচিত) হল পাওয়ার ট্রান্সমিশনের জন্য মূল যথার্থ ট্রান্সমিশন উপাদানক্রসিং শ্যাফ্ট(সাধারণত 90 °) বাঁকা স্পাইরাল দাঁতগুলির সাথে, তারা সোজা কোভাল গিয়ারগুলির তুলনায় মসৃণতর ট্রান্সমিশন, বৃহত্তর লোড ক্ষমতা এবং কম গোলমাল বৈশিষ্ট্যযুক্ত,উচ্চ গতির এবং ভারী লোড ক্ষেত্র যেমন অটোমোবাইল ব্যাপকভাবে ব্যবহৃত, ইঞ্জিনিয়ারিং মেশিন, রিডাক্টর, এয়ারস্পেস, জাহাজ ইত্যাদি

পণ্যের বৈশিষ্ট্য

• স্পাইরাল বাঁকা দাঁত গঠন: দাঁত ট্রেস একটি আর্ক স্পাইরাল, তাত্ক্ষণিক প্রভাব ছাড়া প্রগতিশীল meshing যোগাযোগ
• শ্যাফ্ট কোণ অভিযোজন: মূলত 90° ছেদক শ্যাফ্টের জন্য; 30° ≈ 150° অ-সঠিক কোণ সংক্রমণ জন্য কাস্টমাইজযোগ্য
• উচ্চ নির্ভুলতা গ্রেড: ইন্ডাস্ট্রিয়াল গ্রেড আইএসও ৫৭৭ (জিবি/টি ১১৩৬৫), যথার্থতা গ্রেড ৩৫৫ পর্যন্ত
• যৌগিক লোড ক্ষমতা: ভারসাম্যপূর্ণ চাপের সাথে রেডিয়াল এবং অক্ষীয় বাহিনী বহন করার সময় টর্ক প্রেরণ করুন
• কম শব্দ এবং মসৃণতা: বড় যোগাযোগের অনুপাত, মাল্টি-দান্তের জাল, ছোট কম্পন এবং শক, সোজা দাঁতের তুলনায় 10 ~ 15 ডিবি কম শব্দ
• উচ্চ দক্ষতা এবং স্থায়িত্ব: ট্রান্সমিশন দক্ষতা ৯৫%~৯৮%, পরিধান-প্রতিরোধী, অ্যান্টি-পিট, দীর্ঘ সেবা জীবন
• বিভিন্ন উপকরণ: প্রধানত খাদ কাঠামোগত ইস্পাত (20CrMnTi, 20CrMo, 42CrMo), ইন্ডাকশন / কার্বুরাইজিং quenching দ্বারা শক্তিশালী

টেকনিক্যাল প্যারামিটার টেবিল

কার্যকরী নীতি

• স্পেসিয়াল মেশিং ট্রান্সমিশনঃ অক্ষগুলি ছেদ করে (সাধারণত 90 °), দাঁতগুলি শঙ্কু এবং স্পাইরালভাবে বিতরণ করা হয়, উল্লম্ব দিক পরিবর্তন + টর্ক ট্রান্সমিশন উপলব্ধি করে
• প্রগ্রেসিভ ম্যাশিং: দাঁতগুলি শেষ থেকে ধীরে ধীরে জড়িত, সম্পূর্ণ যোগাযোগ, মসৃণ বিচ্ছিন্নতা ⇒ তাত্ক্ষণিক প্রভাব নেই, সোজা দাঁতের চেয়ে মসৃণ
• মাল্টি-টেন্ট লোডঃ যোগাযোগের অনুপাত ε=1.55, 2 ¢ 3 দাঁত জোড়া একযোগে লোড, অভিন্ন লোড বিতরণ & উচ্চ ক্ষমতা
• ফোর্স ভারসাম্যঃ স্পর্শকাতর, রেডিয়াল এবং অক্ষীয় শক্তি উত্পন্ন; অক্ষীয় চাপ সমর্থন করার জন্য প্রয়োজনীয় মিলে যাওয়া বিয়ারিং
• ধ্রুবক অনুপাতঃ দাঁত অনুপাত = বিপরীত গতি অনুপাত (i=Z2/Z1=n1/n2), সঠিক এবং স্থিতিশীল সংক্রমণ

প্রধান অ্যাপ্লিকেশন

• অটোমোটিভঃ ডিফারেনশিয়াল, ট্রান্সফার কেস, ড্রাইভ অক্ষ (কোর অ্যাপ্লিকেশন)
• ইঞ্জিনিয়ারিং যন্ত্রপাতি: প্রধান হ্রাসকারী যন্ত্রপাতি, স্টিয়ারিং, এক্সক্যাভেটর, লোডার, রোলারগুলির লিঞ্চ সিস্টেম
• ইন্ডাস্ট্রিয়াল রিডাক্টর: কে/এস সিরিজের স্পাইরাল বেভেল গিয়ারবক্স, গিয়ার ডিভার্টার, স্পিড এক্সটেনজার
• যন্ত্রপাতি যন্ত্রপাতি: স্পিন্ডল ড্রাইভ, ফিডিং মেশিন, টুল চেঞ্জার ডিভার্টার
• এয়ারস্পেসঃ বিমানের ল্যান্ডিং গ্রিড, ইঞ্জিন ড্রাইভ, হেলিকপ্টারের লেজ রটার সিস্টেম
• নৌবাহিনী: প্রপোলশন, স্টিয়ারিং গিয়ার, উইন্ডলাস, হ্যাচ কভার ড্রাইভ
• নতুন শক্তিঃ বায়ু টারবাইন yaw/pitch, PV ট্র্যাকার ড্রাইভ, শক্তি সঞ্চয় সরঞ্জাম
• অন্যান্য: উচ্চ গতির এবং ভারী লোড ট্রান্সমিশন মুদ্রণ, টেক্সটাইল, খাদ্য, পেট্রোলিয়াম, ধাতুবিদ্যা, রেল পরিবহন

পণ্যের সুবিধা

• উচ্চ-গতির স্থিতিশীলতাঃ প্রগতিশীল জাল, কম শক, 3000 ∼ 12000rpm অতি উচ্চ গতির জন্য উপযুক্ত
• ভারী লোড ক্যাপাসিটিঃ সোজা বেভেল গিয়ারের তুলনায় 30%~60% বেশি লোড ক্যাপাসিটি, অ্যান্টি-বন্ডিং, অ্যান্টি-পিটিং, ইমপ্যাক্ট-প্রতিরোধী
• অতি-নিম্ন গোলমালঃ সুনির্দিষ্ট গ্রাউন্ড / ল্যাপড দাঁত, গোলমাল 60 ¢ 70 ডিবি, 10 ¢ 15 ডিবি সোজা দাঁতের চেয়ে কম
• উচ্চ দক্ষতা এবং শক্তি সঞ্চয়ঃ কার্যকারিতা 95%%%%%%%%%%%% সাধারণ বেভেল গিয়ারগুলির চেয়ে বেশি, দীর্ঘমেয়াদী শক্তি সঞ্চয়
• সুনির্দিষ্ট ট্রান্সমিশনঃ ধ্রুবক অনুপাত, ছোট প্রতিক্রিয়া (0.02 ∼ 0.1 মিমি), উচ্চ অবস্থান সঠিকতা
• কম্প্যাক্ট কাঠামোঃ স্থানিক দিক পরিবর্তন, স্থান সঞ্চয়, হালকা ও কমপ্যাক্ট সরঞ্জাম জন্য আদর্শ
• দীর্ঘ সেবা জীবনঃ উচ্চ মানের ইস্পাত + শক্তিশালী তাপ চিকিত্সা, সাধারণ গিয়ারগুলির তুলনায় 40%~80% দীর্ঘ জীবন
• বিস্তৃত অভিযোজনযোগ্যতাঃ 90°/নন-90° শ্যাফ্ট, একক/মাল্টি-স্টেজ, হ্রাস / বৃদ্ধি / ডাইভার্শন জন্য ডিজাইনযোগ্য

কেন আমাদের বেছে নিলেন?

• ৭ অক্ষের সিএনসি গ্রাইন্ডিং: আমরা উচ্চ-নির্ভুলতা 7-অক্ষের সিএনসি গ্রিলিং মেশিনগুলি গ্রহণ করি, যা ±5μm এর মতো শক্ত সহনশীলতা ধরে রাখে, গিয়ারগুলি শান্ত, মসৃণ এবং অসামান্য স্থায়িত্বের সাথে চালিত হয় তা নিশ্চিত করে।
• শক্তিশালী প্রযুক্তিগত দক্ষতাঃআমাদের মূল গবেষণা ও উন্নয়ন দলের মধ্যে ডক্টরেট এবং মাস্টার্স পেশাদার রয়েছে যারা স্পাইরাল বেভেল গিয়ার প্রযুক্তিতে বিশেষজ্ঞ, জটিল প্রকল্পগুলির জন্য শক্তিশালী প্রযুক্তিগত সহায়তা প্রদান করে।
• কঠোর পরীক্ষা এবং উচ্চ নির্ভুলতাঃ সমস্ত গিয়ার গ্লিসন মেট্রোলজি সিস্টেমের সাথে 100% পরিদর্শন করা হয় আমরা দাঁত প্রোফাইল এবং দিক ভুল কঠোর নিয়ন্ত্রণ সঙ্গে DIN 6 গ্রেড নির্ভুলতা অর্জন করতে পারেন,শিল্পের শীর্ষস্থানীয় পর্যায়ে আমাদের গুণমান বজায় রাখা.
• উচ্চ ট্রান্সমিশন দক্ষতাঃআমাদের গিয়ার ডিজাইন 300 পর্যন্ত একক পর্যায়ের হ্রাস অনুপাত সমর্থন করেঃ1, প্রকৃত ট্রান্সমিশন দক্ষতা 95% এরও বেশি পৌঁছেছে, শক্তির ব্যবহারকে ব্যাপকভাবে উন্নত করে।
• চমৎকার স্থায়িত্ব এবং খরচ দক্ষতাঃআমাদের গিয়ারগুলি 40% কম জীবনচক্রের ব্যয় এবং 0.5% এর নিচে ব্যর্থতার হার সরবরাহ করে, স্থিতিশীল দীর্ঘমেয়াদী অপারেশন এবং রক্ষণাবেক্ষণ ব্যয় হ্রাস নিশ্চিত করে।
• দ্রুত প্রতিক্রিয়া এবং সংক্ষিপ্ত নেতৃত্বের সময়ঃআমাদের ডিজিটালাইজড উৎপাদন প্রক্রিয়া দ্বারা সমর্থিত, আমরা বিতরণ চক্রকে মাত্র ২০টি কার্যদিবসে সংক্ষিপ্ত করতে সক্ষম হয়েছি, যা আপনাকে প্রকল্পের উন্নয়ন এবং প্রবর্তন ত্বরান্বিত করতে সহায়তা করে।
• পেশাদার কাস্টম ডিজাইন ক্ষমতাঃ আমরা আপনার প্রকৃত কাজের অবস্থার উপর ভিত্তি করে উচ্চ-হ্রাস, উচ্চ-গতির, ভারী-লোড, কম গোলমাল এবং বিশেষ ছোট দাঁত প্রোফাইলগুলির প্রয়োজনের জন্য সম্পূর্ণ কাস্টমাইজড গিয়ার সমাধান সরবরাহ করি।
