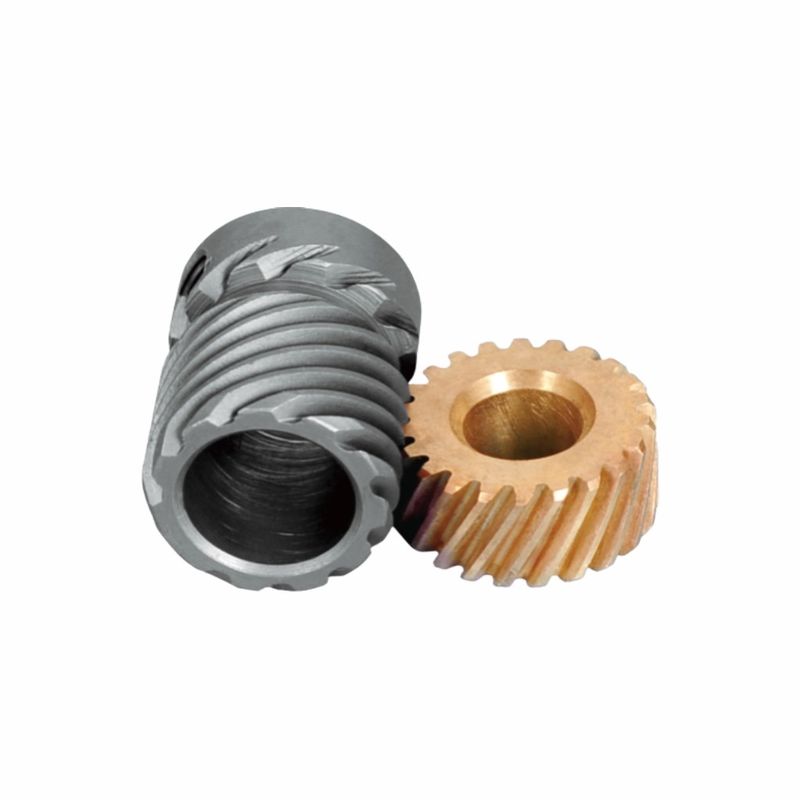

ওয়ার্ম - ওয়ার্ম গিয়ার জুটি জিগজ্যাগ সেলাইয়ের জন্য হেলিক্যাল ডেন্টাল জাল

কৃমি - জিগজ্যাগ সেলাইয়ের জন্য কৃমি গিয়ার জুটি হেলিকাল দাঁত জাল


I. ডিজাইন নীতি —— স্থানিক অ-সমান্তরাল শ্যাফ্ট ট্রান্সমিশনের নির্ভুলতা যুক্তি
এটি একটি কৃমি-কৃমি গিয়ার জুটি, মূল নকশাটি "90 ° স্থানিক দিক পরিবর্তন + বৃহত সংক্রমণ অনুপাতের সুনির্দিষ্ট নিয়ন্ত্রণ" এর চারপাশে কেন্দ্রিক রয়েছে:
1. টুথ প্রোফাইল এবং জাল প্রক্রিয়া
▶ এই কীটটিতে একটি হেলিকাল দাঁত পৃষ্ঠ রয়েছে (একটি স্ক্রু অনুরূপ, একটি ক্রমাগত দাঁত প্রোফাইল সহ) এবং কৃমি গিয়ারে একটি আর্ক দাঁত প্রোফাইল রয়েছে যা কৃমির হেলিকাল রেখাটিকে আবদ্ধ করে। জাল করার সময়, কৃমি গিয়ারের দাঁত খাঁজগুলি "ধীরে ধীরে কাটা" কৃমির হেলিকাল দাঁতগুলি। যোগাযোগের ক্ষেত্রটি স্পার গিয়ারের চেয়ে 3 গুণ বেশি, সংক্রমণ প্রভাব 70%হ্রাস পেয়েছে এবং শব্দটি ≤ 72 ডিবি (সেলাই মেশিন ওয়ার্কশপের নীরব চাহিদা পূরণ করে)।
▶ দুটি শ্যাফ্ট 90 at এ স্থানিকভাবে স্তম্ভিত হয় (কৃমিটি অনুভূমিক এবং কৃমি গিয়ারটি উল্লম্ব), জটিল দিকনির্দেশকে প্রতিস্থাপন করে - বেভেল গিয়ার্সের মতো পরিবর্তনকারী প্রক্রিয়াগুলি, 40%দ্বারা সেলাই মেশিনের হেডের পরিমাণ হ্রাস করে এবং জিগাজাগ সেলাইয়ের মেশিনের কমপ্যাক্ট লেআউটকে অ্যাডাপ্ট করে।
2. ট্রান্সমিশন অনুপাত এবং গতি রূপান্তর
এটি একটি বৃহত সংক্রমণ অনুপাত অর্জন করতে পারে। মোটরটির উচ্চ-গতির ঘূর্ণনটি কীট-ওয়ার্ম গিয়ার দ্বারা হ্রাস পাওয়ার পরে, কৃমি গিয়ারটি কম গতি এবং উচ্চ টর্ককে আউটপুট দেয়, একটি "জিগজ্যাগ" রিক্রোকেটিং গতি সম্পাদন করার জন্য সুই সুইং প্রক্রিয়াটি সঠিকভাবে চালিত করে, সুইটির অভিন্ন সুইং ফ্রিকোয়েন্সি এবং সেলাইয়ের অভিন্ন ঘনত্ব নিশ্চিত করে।

Ii। উপাদান অভিযোজন —— "ইস্পাত - তামা" সংমিশ্রণের কার্যকরী সমন্বয়
কৃমি (ইস্পাত) এবং কৃমি গিয়ার (কপার অ্যালো) এর উপাদান নির্বাচন একটি সাধারণ "শক্তির ত্রিভুজ ভারসাম্য - পরিধান প্রতিরোধ - শব্দ হ্রাস":
1. গরু (ড্রাইভিং সদস্য)
অ্যালো স্ট্রাকচারাল স্টিল নির্বাচন করা হয়, এবং কার্বুরাইজিং এবং শোধন + গ্রাইন্ডিংয়ের মাধ্যমে দাঁত পৃষ্ঠের কঠোরতা এইচআরসি 58-62 এ পৌঁছে যায় এবং পরিধান প্রতিরোধী পরিষেবা জীবন 12000 ঘন্টা ছাড়িয়ে যায় (সেলাই মেশিনের উচ্চ-ফ্রিকোয়েন্সি স্টার্ট-স্টপের প্রভাব লোড প্রতিরোধ করতে সক্ষম); ওভারলোড ফ্র্যাকচার এড়াতে কোর দৃ ness ়তা বজায় রাখে।
2. ওয়ার্ম গিয়ার (চালিত সদস্য)
Zcusn10pb1 টিন ব্রোঞ্জ (বা অ্যালুমিনিয়াম ব্রোঞ্জ) গৃহীত হয়েছে। তামার খাদটির ঘর্ষণ সহগ হ'ল ≤0.15 (দুর্দান্ত স্ব-তৈলাক্তকরণ সম্পত্তি), যা জাল চলাকালীন কৃমির পরিধান 50% এরও বেশি হ্রাস করতে পারে; তদুপরি, তামাটির ইলাস্টিক মডুলাস কম (স্টিলের মধ্যে কেবল 1/3), যা জাল কম্পন শোষণ করতে পারে, সেলাই মেশিনের "থ্রেড স্কিপিং এবং থ্রেড ভাঙ্গন" এর ঝুঁকি হ্রাস করতে পারে এবং সেলাইয়ের নির্ভুলতা ≤ ± 0.1 মিমি নিশ্চিত করে তা নিশ্চিত করতে পারে।

Iii। জিগজ্যাগ সেলাই মেশিনের কার্যকরী মান —— "সেলাই হার্ট"
জিগজ্যাগ সেলাই মেশিনে, গিয়ার জোড়গুলির এই সেটটি "জিগজ্যাগ সেলাই তৈরির জন্য কোর কন্ট্রোল ইউনিট" গ্রহণ করে এবং তিনটি মূল গতিতে আধিপত্য বিস্তার করে:
1. নেডল সুইং মোশন কন্ট্রোল
কীট -ওয়ার্ম গিয়ারের অভিন্ন ঘূর্ণন, এক্সেন্ট্রিক হুইল + সংযোগকারী রড মেকানিজমের মাধ্যমে কৃমি গিয়ারটির ঘূর্ণনকে বাম দিকে - সুইয়ের ডান দোলে রূপান্তরিত করে। যখন সংক্রমণ অনুপাত I = 20, মূল শ্যাফ্টটি 20 টি চেনাশোনা ঘোরায় এবং সূঁচটি জিগজ্যাগ সুইংগুলির 1 সেট সম্পূর্ণ করে, আন্ডারওয়্যার এবং ব্রাসের মতো ইলাস্টিক কাপড়ের সেলাই প্রয়োজনের সাথে খাপ খাইয়ে।
2. ফিডিং সমন্বয় এবং ম্যাচিং
কীট গিয়ার শ্যাফ্ট খাওয়ানো দাঁতগুলির সামনের এবং পিছনের চলাচল নিয়ন্ত্রণ করতে ফিডিং ক্যামের সাথে যুক্ত। খাওয়ানোর দিকটি সূঁচের দোলের জন্য লম্ব (সুই বাম এবং ডানদিকে দুলছে এবং খাওয়ানো দাঁতগুলি এগিয়ে এবং পিছনে খাওয়ানো)। দুজনের গতির ছন্দগুলি একটি "জিগজ্যাগ" সেলাই গঠনের জন্য সঠিকভাবে সিঙ্ক্রোনাইজ করা হয় এবং ফ্যাব্রিক কুঁচকে এড়াতে পারে।
3. শটল সিঙ্ক্রোনাইজেশন গ্যারান্টি
"শাটলের ঘূর্ণন গতি সুইয়ের পঞ্চার ফ্রিকোয়েন্সিটির সাথে মেলে," গর্তটি প্রস্থানকারী সুই - শাটল থ্রেডকে হুকিং "এর বিরামবিহীন সংযোগটি উপলব্ধি করে এবং থ্রেড -স্কিপিংয়ের হার ≤0.1%।

এই কীট-কৃমি গিয়ার জোড়গুলির সেট, স্থানিক অ-সমান্তরাল শ্যাফ্ট ট্রান্সমিশন ডিজাইন, ইস্পাত-কপারের কার্যকরী উপকরণ এবং সুনির্দিষ্ট সেলাই নিয়ন্ত্রণের সাথে জিগজ্যাগ সেলাই মেশিনের "জিগজ্যাগ সেলাই" উত্পন্ন করার মূল বাহক হয়ে ওঠে। এটি কেবল "কমপ্যাক্টনেস, নীরবতা এবং স্থায়িত্ব" এর জন্য হালকা শিল্প যন্ত্রপাতিগুলির প্রাথমিক চাহিদা পূরণ করে না তবে কাস্টমাইজেশনের মাধ্যমে বিভিন্ন কাপড় এবং বিভিন্ন সেলাইয়ের বিভাগযুক্ত দৃশ্যের সাথেও খাপ খায়। এটি সেলাই মেশিন ট্রান্সমিশন প্রযুক্তিতে "সুনির্দিষ্ট নিয়ন্ত্রণ এবং নমনীয় উত্পাদন" এর সংমিশ্রণের একটি সাধারণ উদাহরণ - ছোট গিয়ারগুলি একটি বৃহত শিল্পকে চালিত করে এবং পোশাক এবং অন্তর্বাসের মতো শিল্পগুলির প্রক্রিয়া উদ্ভাবনকে সমর্থন করে।
