নন-প্যারালাল শ্যাফ্ট মোশন কন্ট্রোলের জন্য স্থায়ী মেশিন হেলিকাল গিয়ার পেয়ার

নন-প্যারালাল শ্যাফ্ট মোশন কন্ট্রোলের জন্য লাস্টিং মেশিন হেলিকাল গিয়ার পেয়ার

I. ডিজাইন বৈশিষ্ট্য — হেলিকাল গিয়ারগুলির নন-প্যারালাল শ্যাফ্টের জন্য নির্ভুলতা যুক্তি
এটি নন-প্যারালাল শ্যাফ্টের জন্য হেলিকাল গিয়ারগুলির একটি জোড়া। মূল ডিজাইনটি “স্থানিক ট্রান্সমিশন দক্ষতা এবং গতির মসৃণতা”-এর উপর কেন্দ্র করে:
1. দাঁতের প্রোফাইল এবং মেশিং নীতি
45° হেলিক্স অ্যাঙ্গেল হেলিকাল দাঁত গ্রহণ করে, দাঁতের পৃষ্ঠটি একটি হেলিকাল লাইনে বিতরণ করা হয়। মেশিংয়ের সময়, দাঁতের পৃষ্ঠের যোগাযোগের ক্ষেত্রটি ধীরে ধীরে পরিবর্তিত হয়। স্পার গিয়ারগুলির সাথে তুলনা করে, ট্রান্সমিশন প্রভাব 60% এর বেশি হ্রাস করা হয় এবং শব্দ 75dB (লাস্টিং মেশিন ওয়ার্কশপের শব্দ-হ্রাস প্রয়োজনীয়তা পূরণ করে)। নন-প্যারালাল শ্যাফ্ট লেআউট (দুটি শ্যাফ্ট লম্ব/ছেদক) বেভেল গিয়ারগুলির পরিবর্তে ব্যবহার করা যেতে পারে, যা ট্রান্সমিশন মেকানিজমের ভলিউম 30% হ্রাস করে এবং লাস্টিং মেশিনের কমপ্যাক্ট অভ্যন্তরীণ স্থানের জন্য উপযুক্ত।
2. জ্যামিতিক প্যারামিটার ম্যাচিং
গিয়ার মডিউল, দাঁতের সংখ্যা এবং চাপ কোণটি সঠিকভাবে মেলাতে হবে। পরিবর্তনের মাধ্যমে দাঁতের পৃষ্ঠের লোড বিতরণ অপ্টিমাইজ করা হয়। এটি নিশ্চিত করে যে লাস্টিং মেশিনের উচ্চ-ফ্রিকোয়েন্সি স্টার্ট-স্টপ (ফিডিং-সেলাই চক্র) চলাকালীন গিয়ার পরিষেবা জীবন 8000-12000 ঘন্টা পর্যন্ত পৌঁছায় (সাধারণ স্পার গিয়ারগুলির চেয়ে অনেক বেশি)।

II. উপাদান নির্বাচন — “ধাতু + প্রকৌশল প্লাস্টিক”-এর কার্যকরী সমন্বয়

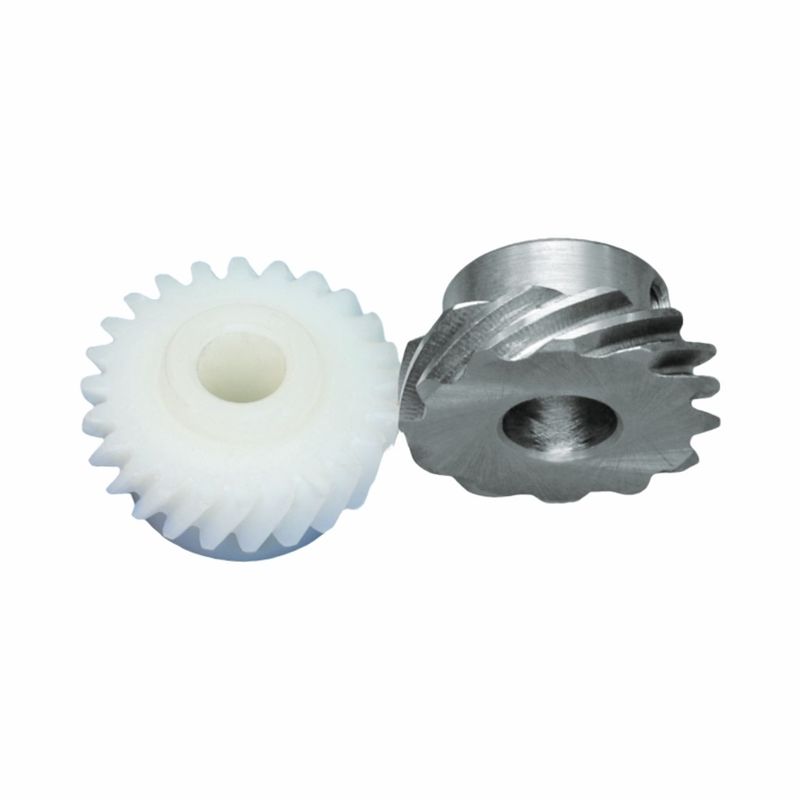

ড্রাইভিং গিয়ার (ধাতু) এবং চালিত গিয়ার (নাইলন)-এর উপাদান সংমিশ্রণ একটি সাধারণ “শক্তি - শব্দ হ্রাস” কার্যকরী পরিপূরক ডিজাইন:
1. মেটাল গিয়ার (ড্রাইভিং গিয়ার)
20CrMnTi খাদ কাঠামোগত ইস্পাত নির্বাচন করা হয় এবং দাঁতের পৃষ্ঠটি পরিধান-প্রতিরোধী এবং প্রভাব-প্রতিরোধী তা নিশ্চিত করার জন্য কার্বুরাইজিং এবং কুইঞ্চিং (কঠোরতা HRC58 - 62) করা হয় এবং লাস্টিং মেশিনের সেলাই প্রক্রিয়া চলাকালীন 50-200N·m এর তাৎক্ষণিক টর্ক সহ্য করতে পারে (সোলের সেলাইয়ের বিরতিহীন লোড)।
2. নাইলন গিয়ার (চালিত গিয়ার)
PA66 + গ্লাস ফাইবার-রিইনফোর্সড নাইলন গ্রহণ করা হয়। এর ঘনত্ব ইস্পাতের মাত্র 1/7। হালকা হওয়ার পাশাপাশি, এটির স্ব-লুব্রিকেটিং বৈশিষ্ট্য রয়েছে, যা ট্রান্সমিশন শক্তি খরচ 15% কমিয়ে দেয়। তদুপরি, নাইলনের স্থিতিস্থাপক মডুলাস কম, যা মেশিং প্রভাব শোষণ করতে পারে এবং লাস্টিং মেশিনের কম্পন আরও কমাতে পারে।

III. অভিযোজন দৃশ্য — লাস্টিং মেশিনের “ট্রান্সমিশন জয়েন্ট”-এর মূল্য
লাস্টিং মেশিনে (জুতা তৈরি এবং সেলাই সরঞ্জাম), এই গিয়ার সেটটি “পাওয়ার বিতরণ + গতি নিয়ন্ত্রণ”-এর মূল কাজগুলি গ্রহণ করে:
1. পাওয়ার ট্রান্সমিশন চেইন
এটি সার্ভো মোটর এবং ফিডিং/সেলাই পদ্ধতির সাথে সংযোগ স্থাপন করে এবং গিয়ার হ্রাস এবং টর্ক বৃদ্ধির মাধ্যমে, মোটরের উচ্চ-গতির ঘূর্ণনকে ফিডিং হুইলের স্থিতিশীল ফিডিংয়ে রূপান্তরিত করে, যা জুতার উপরের সেলাইয়ের অভিন্ন সেলাই নিশ্চিত করে।
2. গতি নিয়ন্ত্রণ নির্ভুলতা
হেলিকাল গিয়ারগুলির মসৃণ মেশিং বৈশিষ্ট্য, লাস্টিং মেশিনের PLC নিয়ন্ত্রণ ব্যবস্থার সাথে মিলিত হয়ে, ≤± 0.2 মিমি (বিভিন্ন ধরণের জুতার সেলাইয়ের প্রয়োজনীয়তা পূরণ করে) ফিডিং দৈর্ঘ্যের নির্ভুলতা অর্জন করতে পারে। এবং গিয়ার রিভার্সিং প্রতিক্রিয়া সময় ≤0.1s, যা লাস্টিং মেশিনের উচ্চ-গতির সেলাইয়ের সময় দ্রুত স্টার্ট-স্টপ সমর্থন করে।

নন-প্যারালাল শ্যাফ্টের জন্য এই হেলিকাল গিয়ারগুলির জোড়া, সুনির্দিষ্ট দাঁতের প্রোফাইল ডিজাইন এবং কার্যকরী উপাদান সমন্বয়ের সাথে, লাস্টিং মেশিনের স্থানিক ট্রান্সমিশন এবং স্থিতিশীল সেলাইয়ের প্রয়োজনীয়তাগুলি সঠিকভাবে পূরণ করে। এটি কেবল দক্ষ এবং সুনির্দিষ্ট সেলাই অর্জনের জন্য লাস্টিং মেশিনের জন্য “ট্রান্সমিশন জয়েন্ট” নয়, হালকা শিল্প সরঞ্জামের ট্রান্সমিশন ক্ষেত্রে “মানককরণ + কাস্টমাইজেশন”-এর বিকাশের দিকনির্দেশও উপস্থাপন করে — ছোট উপাদানগুলির প্রযুক্তিগত অপ্টিমাইজেশনের মাধ্যমে জুতা তৈরির শিল্পের প্রক্রিয়া আপগ্রেড এবং ব্যয় নিয়ন্ত্রণ সমর্থন করে।

ডিংসকো প্রিসিশন গিয়ার সলিউশনস — সরঞ্জাম ট্রান্সমিশনে অগ্রণী শক্তি

মূল সুবিধা: অত্যাধুনিক সরঞ্জাম × ডিজিটাল প্রক্রিয়া × সম্পূর্ণ-চক্র পরিষেবা


একটি শীর্ষস্থানীয় নির্ভুল গিয়ার প্রস্তুতকারক হিসাবে, ডিংসকো আমাদের একাধিক CNC সাত-অক্ষ পাঁচ-লিঙ্কেজ স্পাইরাল বেভেল গিয়ার গ্রাইন্ডিং/মিলিং মেশিন এবং গ্লিসন স্পাইরাল বেভেল কাটার প্রযুক্তির মাধ্যমে মাইক্রো উচ্চ-নির্ভুলতা স্পাইরাল বেভেল গিয়ার এবং হাইপয়েড গিয়ারগুলির কাস্টমাইজড উৎপাদনে বিশেষজ্ঞ। DIN 6 নির্ভুলতা শ্রেণী (দাঁতের প্রোফাইল ত্রুটি ≤ ±5μm), 95%+ ট্রান্সমিশন দক্ষতা এবং অতি-উচ্চ হ্রাস অনুপাতের সাথে, আমরা রোবোটিক্স, মোটর ড্রাইভ, নতুন শক্তি যানবাহন এবং আরও অনেক কিছুর জন্য নির্ভরযোগ্য ট্রান্সমিশন সমাধান সরবরাহ করি।

কেন ডিংসকো নির্বাচন করবেন?
✅ উচ্চ নির্ভুলতা: DIN 6 গ্রেড নির্ভুলতা অর্জন, দাঁতের প্রোফাইল ত্রুটি নিয়ন্ত্রণে শিল্পের নেতৃত্ব দিচ্ছে।

✅ উচ্চ দক্ষতা: 300:1 পর্যন্ত একক -পর্যায়ের হ্রাস অনুপাত সহ, এবং 95% এর বেশি ট্রান্সমিশন দক্ষতা।

✅ স্থায়িত্ব: 40% কম জীবনচক্রের খরচ, <0.5% ব্যর্থতার হার।
✅ দ্রুত প্রতিক্রিয়া: ডিজিটাল প্রক্রিয়া ডেলিভারি চক্র 20 কার্যদিবসে সংক্ষিপ্ত করতে পারে।

গিয়ার অপ্টিমাইজেশন প্রস্তাবনা এবং 3D মেশিং সিমুলেশনের জন্য শীঘ্রই আমাদের সাথে যোগাযোগ করুন!
