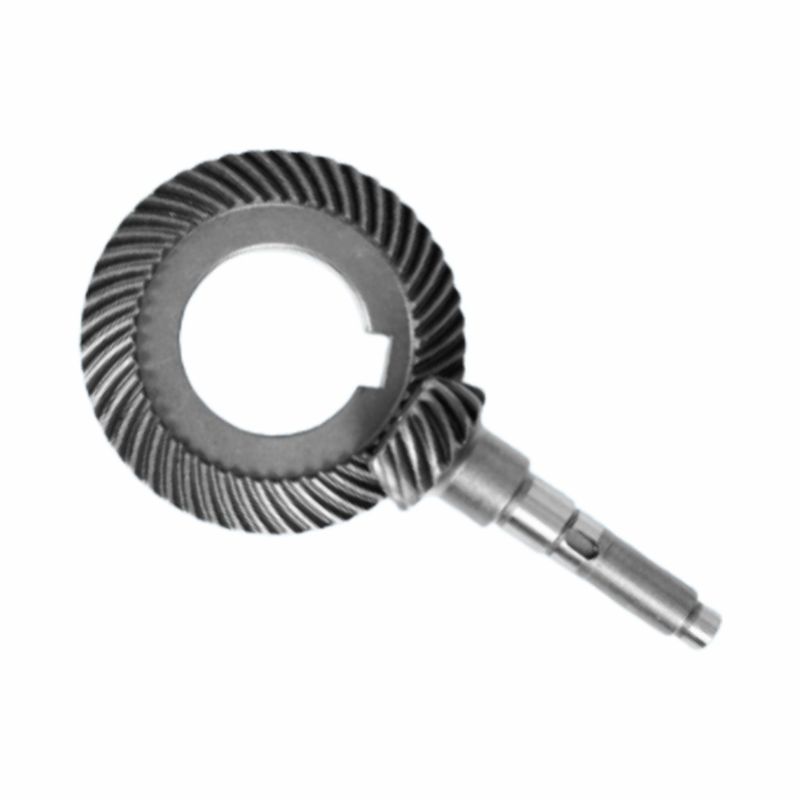

হাইপয়েড এঙ্গেল গিয়ার কিট মাইক্রো রিডাক্টরের জন্য ৮০ ডিগ্রি এনগেজমেন্ট

মাইক্রো রিডুসারের জন্য হাইপয়েড অ্যাঙ্গেল গিয়ার কিট 80 ডিগ্রি এনগেজমেন্ট

1. প্রযুক্তিগত নীতি এবং কাঠামোগত বৈশিষ্ট্য
① অ-মানক খাদ ছেদ কোণ নকশা

• 80° খাদ কোণ:ঐতিহ্যগত হাইপোয়েড গিয়ারের 90° উল্লম্ব ট্রান্সমিশন থেকে ভিন্ন, এই গিয়ারের ইনপুট এবং আউটপুট শ্যাফ্টগুলি 80° কোণে সাজানো হয়, যা এমন পরিস্থিতির জন্য উপযুক্ত যেখানে স্থান সীমিত বা নন-অর্থোগোনাল ট্রান্সমিশন প্রয়োজন।
• অক্ষ অফসেট:হাইপোয়েড গিয়ারের মেশিং পয়েন্ট অক্ষের উপর নয়, তবে অফসেট ডিজাইনটি ভারবহন ক্ষমতা উন্নত করতে দাঁতের পৃষ্ঠের যোগাযোগের চাপ বিতরণকে অনুকূল করে।

② গিয়ার নাকাল প্রক্রিয়া এবং উপাদান বৈশিষ্ট্য

• শক্ত দাঁতের পৃষ্ঠ প্রক্রিয়াকরণ:কার্বারাইজিং এবং নিভেন প্রক্রিয়া গৃহীত হয়, দাঁতের পৃষ্ঠের কঠোরতা 56-62HRC পর্যন্ত, এবং উচ্চ-নির্ভুলতা নাকাল করার পরে, দাঁতের পৃষ্ঠের রুক্ষতা Ra≤0.8μm, এবং নির্ভুলতার স্তর ISO 10 বা তার উপরে পৌঁছাতে পারে, যা উল্লেখযোগ্যভাবে পরিধান এবং শব্দ কমায়।
• ক্রমাগত হবিং প্রযুক্তি:একটি সম্পূর্ণ CNC সর্পিল বেভেল গিয়ার মেশিনিং মেশিন ব্যবহার করে, একটি ডাবল-লেয়ার কাটারহেডের মাধ্যমে ক্রমাগত ইনডেক্সিং কাটিং, প্রথাগত বিরতিহীন দাঁতের বিভাজনের সঠিকতা ক্ষতি এড়ানো এবং অবতল এবং উত্তল পৃষ্ঠের স্বাধীন প্যারামিটার সমন্বয় সমর্থন করে।

③ ক্ষুদ্র নকশা

• কমপ্যাক্ট ডিজাইন:38 মিলিমিটারের মতো ছোট ব্যাস পাওয়া যায় এবং ওজন হালকা, যা তাদের নির্ভুল সরঞ্জামগুলিতে একীকরণের জন্য উপযুক্ত করে তোলে।
• ঠালা খাদ কনফিগারেশন:কিছু মডেল যান্ত্রিক নকশা সরলীকরণ করে কাপলিং বা সীসা স্ক্রু সরাসরি মাউন্ট করার জন্য ফাঁপা আউটপুট শ্যাফ্ট ব্যবহার করে।

2. কর্মক্ষমতা সুবিধা

① উচ্চ হ্রাস অনুপাত এবং উচ্চ দক্ষতা

• একক-পর্যায়ের গিয়ার অনুপাত 300:1 পর্যন্ত:ওয়ার্ম গিয়ার রিডুসারের সাথে তুলনা করে (মাত্র 60%-70% কার্যকারিতা), হাইপোয়েড গিয়ারের কার্যক্ষমতা 90% এর বেশি এবং কোন স্ব-লকিং নেই, যা দ্বিমুখী সংক্রমণের প্রয়োজন হয় এমন পরিস্থিতিতে জন্য উপযুক্ত।
• কম শব্দ অপারেশন:হেলিকাল টুথ মেশিং পদ্ধতি প্রভাবকে কমিয়ে দেয় এবং গিয়ার গ্রাইন্ডিং প্রক্রিয়ার মাধ্যমে 60dB এর নিচে শব্দ নিয়ন্ত্রণ করা যায়, যা সাধারণ বেভেল গিয়ারের চেয়ে ভালো।

② উচ্চ লোড ক্ষমতা এবং দীর্ঘ জীবন

• যোগাযোগ শক্তি বৃদ্ধি:কার্বারাইজিং এবং নিভানোর পরে, দাঁতের পৃষ্ঠে একটি 0.3-0.5 মিমি শক্ত স্তর তৈরি হয় এবং অপ্টিমাইজ করা দাঁতের পৃষ্ঠের যোগাযোগ জোন ডিজাইনের সাথে সংমিশ্রণে যোগাযোগের চাপ 30% এর বেশি বৃদ্ধি করা যেতে পারে।
• শক প্রতিরোধের:ঘন ঘন স্টার্ট-স্টপ বা লোড ওঠানামা অবস্থার জন্য উপযুক্ত।

③ স্থানিক অভিযোজনযোগ্যতা

• নমনীয় ইনস্টলেশন:এটি ফ্ল্যাঞ্জ ইনস্টলেশন, ফুট ইনস্টলেশন এবং অন্যান্য পদ্ধতিগুলিকে সমর্থন করে এবং আউটপুট শ্যাফ্ট জটিল যান্ত্রিক কাঠামোর সাথে মানিয়ে নিতে কাস্টমাইজ করা যেতে পারে।
• অফসেট দূরত্ব অপ্টিমাইজেশান:অক্ষ অফসেট সামঞ্জস্য করে, ছোট চাকার শক্তি ট্রান্সমিশন দক্ষতার সাথে ভারসাম্যপূর্ণ হতে পারে।

3. সাধারণ প্রয়োগের পরিস্থিতি
① শিল্প অটোমেশন

• সহযোগী রোবট জয়েন্টগুলি:উদাহরণস্বরূপ, ডুয়াল-আর্ম রোবটের কব্জি জয়েন্টগুলি জয়েন্টের ভলিউম হ্রাস করার সময় উচ্চ টর্ক ঘনত্বের সংক্রমণ অর্জনের জন্য 80° হাইপোয়েড গিয়ার ব্যবহার করে।
• যথার্থ পজিশনিং পর্যায়:সেমিকন্ডাক্টর সরঞ্জামগুলিতে একটি ওয়েফার হ্যান্ডলিং প্রক্রিয়া যা উচ্চ হ্রাস অনুপাত এবং কম ব্যাকল্যাশ বৈশিষ্ট্যগুলি ব্যবহার করে অবস্থান নির্ভুলতা (পুনরাবৃত্তির ত্রুটি ≤± 1 আর্ক মিনিট) নিশ্চিত করে।

② চিকিৎসা ও খাদ্য যন্ত্রপাতি

• অস্ত্রোপচার যন্ত্র ড্রাইভ:এন্ডোস্কোপের মতো ঘূর্ণায়মান জয়েন্টগুলির জন্য কম শব্দ, দীর্ঘ জীবন এবং এফডিএ-সম্মত উপকরণ প্রয়োজন।
• খাদ্য প্যাকেজিং সরঞ্জাম:হাই-স্পিড ফিলিং মেশিনের ইনডেক্সিং মেকানিজমকে ঘন ঘন স্টার্ট-স্টপ প্রভাব সহ্য করতে হবে এবং হাইপোয়েড গিয়ারের পরিধান-প্রতিরোধী বৈশিষ্ট্য রক্ষণাবেক্ষণের ব্যবধানকে প্রসারিত করতে পারে।

③ মহাকাশ ও সামরিক

• UAV ফ্লাইট কন্ট্রোল সিস্টেম:মাইক্রো রিডুসার সার্ভো কন্ট্রোলের জন্য ব্যবহার করা হয়, এবং 80° অক্ষ ছেদ কোণ ফিউজলেজের অভ্যন্তরীণ স্থানের বিন্যাসকে অপ্টিমাইজ করে।
• মিসাইল গাইডেন্স ডিভাইস:চরম তাপমাত্রায় (-50°C থেকে 125°C) এবং কম্পন পরিবেশে, কার্বারাইজড নিভে যাওয়া গিয়ারগুলি ঐতিহ্যবাহী ওয়ার্ম গিয়ারের চেয়ে বেশি নির্ভরযোগ্য।

4. রক্ষণাবেক্ষণ এবং নির্বাচন পরামর্শ

• তৈলাক্তকরণের প্রয়োজনীয়তা:তৈলাক্ত তেল প্রথম অপারেশনের 300 ঘন্টা পরে প্রতিস্থাপন করা প্রয়োজন এবং প্রতি 3000 ঘন্টা বা অর্ধেক বছরে তেলের স্তর পরীক্ষা করা উচিত।
• সিন্থেটিক তেলের সাথে খনিজ তেল মেশানো এড়াতে eafter।
• তেল সীল পরিদর্শন:ঠোঁট শক্ত হওয়া রোধ করতে দীর্ঘমেয়াদী স্টোরেজের সময় তেলের সিলটি তেলে ভিজিয়ে রাখা হয়েছে তা নিশ্চিত করুন; অপারেশন চলাকালীন তেল ফুটো পাওয়া গেলে, তেল সীল সময়মত প্রতিস্থাপন করা উচিত।

কাস্টমাইজড স্বাগত---Dingsco Gears-এর অ-মানক কাস্টমাইজেশন

1. বৈজ্ঞানিক ও প্রযুক্তিগত সাফল্যের রূপান্তর:আমরা সেন্ট্রাল সাউথ ইউনিভার্সিটির গিয়ার রিসার্চ ইনস্টিটিউটের বৈজ্ঞানিক এবং প্রযুক্তিগত অর্জন এবং সরঞ্জামের পূর্ণ ব্যবহার করি তাত্ত্বিক জ্ঞানকে ব্যবহারিক উত্পাদনশীলতায় রূপান্তর করতে এবং পণ্যের প্রযুক্তিগত বিষয়বস্তু উন্নত করতে।

2. কাস্টমাইজড পরিষেবা: আমরা নন-স্ট্যান্ডার্ড কাস্টমাইজড পরিষেবাগুলি প্রদান করি, যা গ্রাহকদের ব্যক্তিগতকৃত চাহিদা মেটাতে গিয়ার ডিজাইন, শক্তি গণনা, যোগাযোগের বিশ্লেষণ, টুল গণনা, দাঁত প্রোফাইল ত্রুটি উল্টানো ইত্যাদির মতো পরিষেবাগুলির সম্পূর্ণ পরিসর উপলব্ধি করতে পারে।

3. দলের শক্তি: আমাদের দলের গিয়ার শিল্পে সমৃদ্ধ অভিজ্ঞতা, শ্রমের স্পষ্ট বিভাজন এবং দলগত কাজ, এবং যৌথভাবে আমাদের কোম্পানিকে শিল্পে অগ্রগামী হওয়ার জন্য প্রচার করে।
