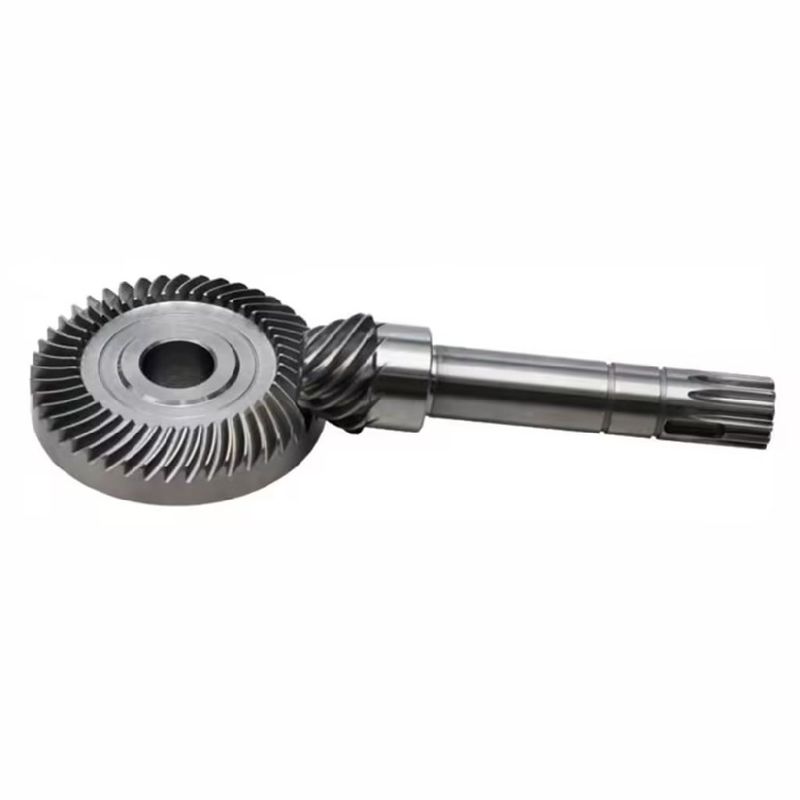

সাধারণ হাইপয়েড গিয়ার হেলিকাল বেভেল পিনিওন গিয়ার 90 ডিগ্রি ডান কোণ বিজাস সহ
হাইপয়েড গিয়ারগুলি একটি ধরণের স্পাইরাল বেভেল গিয়ার যা একটি অফসেট শ্যাফ্ট এবং অ-অংশযুক্ত অক্ষ রয়েছে।এগুলি সাধারণত বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে উচ্চ টর্ক ট্রান্সমিশন এবং কমপ্যাক্ট ডিজাইনের প্রয়োজন হয়.
-
হ্রাস অনুপাতের ক্ষেত্রেঃ সাধারণ হাইপয়েড গিয়ারগুলির সাধারণত মাঝারি হ্রাস অনুপাত থাকে, সাধারণত ৩ঃ১ থেকে ১০ এর মধ্যে থাকেঃ1এই গিয়ারগুলি গতির একটি মাঝারি হ্রাস এবং টর্ক এর সংশ্লিষ্ট বৃদ্ধি প্রদান করার জন্য ডিজাইন করা হয়েছে।
-
অ্যাপ্লিকেশন ফোকাসের দিক থেকেঃ সাধারণ হাইপয়েড গিয়ারগুলি সাধারণত বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে গতির মাঝারি হ্রাস এবং টর্ক বৃদ্ধি প্রয়োজন।এগুলি অটোমোবাইল ডিফারেনশিয়ালগুলিতে পাওয়া যায়, পাওয়ার টুলস, এবং অন্যান্য যন্ত্রপাতি যে গতি এবং টর্ক মধ্যে একটি ভারসাম্য প্রয়োজন।
হাইপয়েড গিয়ারগুলি স্পাইরাল কভেল গিয়ারগুলির একটি বিশেষ ক্ষেত্রে। বিশেষ বৈশিষ্ট্যটি হ'ল দুটি চাকার অক্ষগুলি লম্ব তবে ছেদ করে না এবং একটি নির্দিষ্ট অফসেট দূরত্ব রয়েছে,যা প্রযুক্তিগতভাবে অফসেট বলা হয়.
হাইপয়েড গিয়ার কাউন্টার অক্ষের একটি অফসেট দূরত্ব রয়েছে, যা ট্রান্সমিশন ডিজাইন বিন্যাসকে আরও নমনীয় করে তোলে এবং ছোট চাকার শক্তিও উন্নত করে।হাইপয়েড গিয়ার জোড়া ছোট চাকা একটি বৃহত্তর হেলিক্স কোণ আছে, যা মেশিংয়ের সময় বৃহত্তর ডিগ্রি মিলের অনুমতি দেয়, এবং সংক্রমণ আরও মসৃণ।দাঁত দৈর্ঘ্য দিক এবং দাঁত উচ্চতা দিক বরাবর আপেক্ষিক স্লাইডিং আছে, যা তাপ চিকিত্সার পরে ওয়ার্কপিস গ্রিলিং প্রক্রিয়াকে আরও ভাল করে তোলে। তবে, যেহেতু আপেক্ষিক স্লাইডিং ফোর্স কোভাল গিয়ারের চেয়ে বড়, তাই তাড়াতাড়ি পরিধানের সম্ভাবনাও বেশি,তাই তৈলাক্তকরণ তেলের নির্বাচনে মনোযোগ দেওয়া উচিত.
বাঁকা দাঁত লাইন মধ্যে, আর্ক এবং দীর্ঘ epicycloids সবচেয়ে ব্যাপকভাবে ব্যবহৃত হয়, এবং আর্ক বেশিরভাগ ব্যবহার করা হয়। বাঁকা দাঁত মেশানো সহজ, উচ্চ নির্ভুলতা অর্জন করতে পারেন,এবং উচ্চ গতির ট্রান্সমিশনের জন্য ব্যবহার করা যেতে পারেদীর্ঘ ইপিসাইক্লয়েডাল দাঁতগুলি কনট্যুরযুক্ত দাঁত এবং বিরতিহীন দাঁত বিভাজন ছাড়াই অবিচ্ছিন্নভাবে কাটা হয়।
এই গিয়ার এবং একটি স্পাইরাল বেভেল গিয়ার মধ্যে পার্থক্য হল যে এই গিয়ার এর পিনিয়ন শ্যাফ্ট গিয়ার শ্যাফ্টের অক্ষ থেকে একটি নির্দিষ্ট পরিমাণে বিচ্যুত হয়।স্পাইরাল বেভাল রোলিং ছাড়াও, দাঁত লাইন দিক স্লাইডিংও ব্যবহৃত হয়। অতএব, স্পাইরাল বেভেল গিয়ারগুলির তুলনায়, এই গিয়ারটি আরও শান্ত এবং মসৃণভাবে চালিত করতে পারে।
হাইপয়েড গিয়ারগুলির বৈশিষ্ট্যঃ
হাইপয়েড গিয়ারগুলির ট্রান্সমিশন সুবিধাঃ
-
ছোট চাকাটির অক্ষ বিপরীতমুখী, যার ফলে ছোট চাকাটির হেলিক্স কোণ বৃদ্ধি পায়, যার ফলে ছোট চাকাটির ব্যাসার্ধ উল্লেখযোগ্যভাবে বৃদ্ধি পায়,এইভাবে ছোট চাকার শক্তি এবং অনমনীয়তা বৃদ্ধি; এবং একই অবস্থার অধীনে স্পাইরাল বেভেল গিয়ারগুলির তুলনায় একটি বৃহত্তর ট্রান্সমিশন অনুপাত অর্জন করে।
-
দাঁত দৈর্ঘ্য দিক এবং দাঁত উচ্চতা দিক বরাবর আপেক্ষিক স্লাইডিং আছে, তাই দাঁত পৃষ্ঠ সমানভাবে wears। তাপ চিকিত্সা এছাড়াও grinding সহজতর, যোগাযোগ এলাকা উন্নত,দাঁতের পৃষ্ঠের সমাপ্তি উন্নত করে এবং শব্দ হ্রাস করে.
-
অক্ষের বিচ্যুতি মহাকাশে ট্রান্সমিশনের বিন্যাসে বৃহত্তর স্বাধীনতা দেয়।
-
অক্ষটি বিচ্যুত এবং ক্রস করা যায়, এবং উভয় চাকা স্থিতিশীল স্ট্র্যাডল দ্বারা সমর্থিত হতে পারে।
-
ছোট চাকা হেলিক্স কোণ বৃদ্ধি করা হয়, শক্তি উল্লেখযোগ্যভাবে উন্নত হয়, এবং এটি একটি বৃহত্তর সংক্রমণ অনুপাত মানিয়ে নিতে পারেন। একক পর্যায়ের সংক্রমণ 10 টিরও বেশি সময় নিতে পারে।
-
ভাল তৈলাক্তকরণ শর্ত এবং উচ্চ ট্রান্সমিশন দক্ষতা।
অন্যান্য ধরণের স্টেগারেড শ্যাফ্ট ড্রাইভের তুলনায় অসুবিধাঃ
-
গণনা এবং নকশা অন্যান্য গিয়ার জোড়া তুলনায় অনেক বেশি জটিল।
-
সাধারণ অর্টোগোনাল স্পাইরাল স্পার গিয়ারগুলির তুলনায়, দাঁত সামঞ্জস্যের গণনা আরও জটিল, এবং যোগাযোগের ক্ষেত্রের মিলও কঠিন।
-
লুব্রিকেশন শর্তগুলি উচ্চ এবং বিশেষ হাইপয়েড গিয়ার লুব্রিকেন্টগুলির প্রয়োজন।
| পণ্য |
সাধারণ হাইপয়েড গিয়ার |
| ট্রান্সমিশন দক্ষতা |
30.০-৯০।0 |
| মডিউল (M) |
≤4 |
| দাঁতের নির্ভুলতার গ্রেড |
আইএসও ৬-৭ গ্রেড |
| সেবা |
ব্যক্তিগতকৃত |
