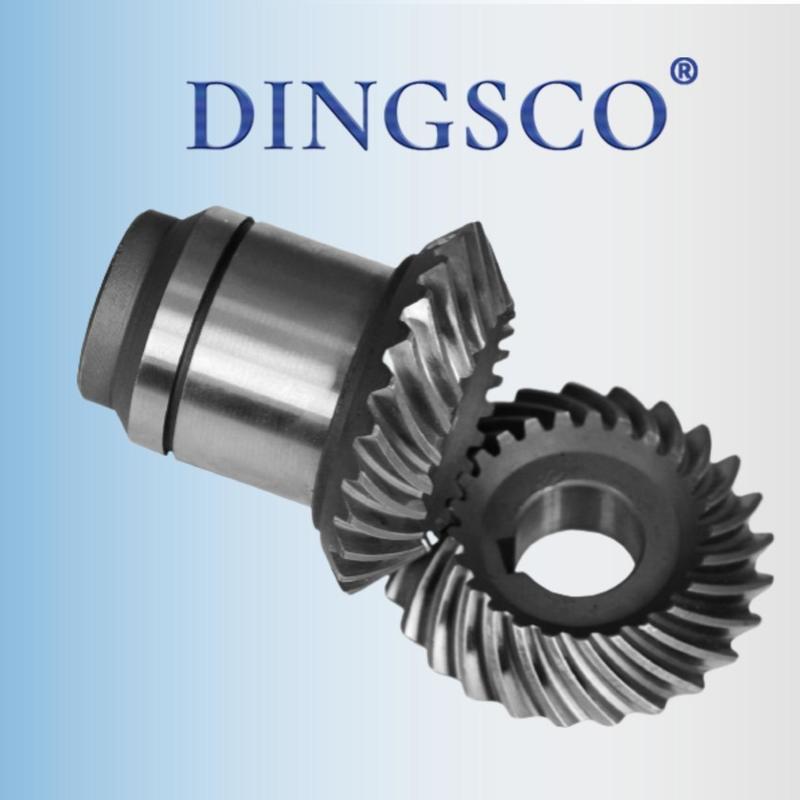

প্রভাব হ্রাস করার জন্য 90 ° সর্পিল শঙ্কু গিয়ার প্রগতিশীল জাল
সর্পিল বেভেল গিয়ারগুলির সেটটি কাঠামো, কার্যনির্বাহী নীতি, কর্মক্ষমতা এবং অ্যাপ্লিকেশনগুলির মতো মাত্রা থেকে বিশ্লেষণ করা যেতে পারে। তাদের নকশা এবং বৈশিষ্ট্যগুলি শিল্প সংক্রমণ পরিস্থিতিতে (যেমন, কেএফ সিরিজ বেভেল গিয়ার হ্রাসকারী) এর সাথে অত্যন্ত অভিযোজিত:
I. কাঠামোগত বৈশিষ্ট্য: সর্পিল দাঁত প্রোফাইল + শঙ্কু বেস
1। দাঁত প্রোফাইল ডিজাইন:দাঁত রেখাটি শঙ্কুযুক্ত জেনারেট্রিক্সের চারপাশে সর্পিল, একটি বাঁকা দাঁত পৃষ্ঠ গঠন করে।
2 ... জ্যামিতিক সম্পর্ক:দুটি গিয়ার কাকতালীয় পিচ শঙ্কু উল্লম্ব, এবং শ্যাফ্ট কোণটি সাধারণত 90 ° (ডান-কোণ সংক্রমণে অভিযোজিত) হয়।
3। প্রক্রিয়াজাতকরণ চিহ্ন:দাঁত পৃষ্ঠের হেলিক্স কোণ এবং চাপ কোণ মত প্যারামিটারগুলি জাল বৈশিষ্ট্য নির্ধারণ করে।
Ii। সংক্রমণ নীতি: ডান-কোণ শক্তি রূপান্তর জন্য প্রগতিশীল জাল
1। জাল মোড:সর্পিল দাঁত পৃষ্ঠগুলি ঘূর্ণন চলাকালীন "ক্রমান্বয়ে যোগাযোগ করুন" (ধীরে ধীরে দাঁত প্রান্ত থেকে পুরো দাঁত পর্যন্ত জাল করা, তারপরে বিচ্ছিন্নকরণ), সোজা দাঁতগুলির "তাত্ক্ষণিক লাইন যোগাযোগ" না করে, উল্লেখযোগ্যভাবে প্রভাব হ্রাস করে।
2। পাওয়ার দিক পরিবর্তন:শঙ্কু দাঁত প্রোফাইলগুলির জাল দিয়ে, ইনপুট শ্যাফটের অনুভূমিক/উল্লম্ব ঘূর্ণনটি আউটপুট শ্যাফ্টের উল্লম্ব/অনুভূমিক ঘূর্ণায়মান (দাঁত অনুপাত ব্যবহার করে গতি হ্রাস/বৃদ্ধি অর্জনের সময়) রূপান্তরিত হয়।
Iii। পারফরম্যান্স সুবিধা: সোজা দাঁত ছাড়িয়ে মূল প্রতিযোগিতা
| তুলনা মাত্রা |
সর্পিল বেভেল গিয়ার্স |
সোজা বেভেল গিয়ার্স |
| স্থিতিশীলতা |
প্রগতিশীল জাল এমনকি উচ্চ গতিতে এমনকি ন্যূনতম কম্পনের সাথে মসৃণ অপারেশন সক্ষম করে। |
তাত্ক্ষণিক জাল উল্লেখযোগ্য প্রভাব এবং শব্দের কারণ হয়। |
| লোড - বহন ক্ষমতা |
দাঁত পৃষ্ঠগুলি বৈশিষ্ট্য পৃষ্ঠের যোগাযোগ, ক্রমবর্ধমান টর্ক - ভারবহন ক্ষমতা 30%–50%দ্বারা। |
দাঁত পৃষ্ঠগুলির লাইন যোগাযোগ রয়েছে, তাদের ক্লান্তি ব্যর্থতার ঝুঁকিতে পরিণত করে। |
| শব্দ নিয়ন্ত্রণ |
মসৃণ জাল 10-15 ডিবি দ্বারা অপারেটিং শব্দকে হ্রাস করে। |
উচ্চ জাল প্রভাবের ফলে তীক্ষ্ণ শব্দ হয়। |
| সংক্রমণ দক্ষতা |
দাঁত পৃষ্ঠের উপর কম স্লাইডিং ঘর্ষণ 95%–98%এর দক্ষতা অর্জন করে। |
দক্ষতা প্রায় 90%–93%, যার ফলে উচ্চতর শক্তি খরচ হয়। |
Iv। অ্যাপ্লিকেশন পরিস্থিতি: শিল্প থেকে নির্ভুল সরঞ্জাম পর্যন্ত আচ্ছাদন
1। শিল্প হ্রাসকারী:যেমন কেএফ সিরিজ বেভেল গিয়ার রিডুসারস, ডান-কোণ দিকনির্দেশ পরিবর্তন + গতি হ্রাস এবং টর্ক বৃদ্ধির জন্য দায়ী, মেশিন সরঞ্জাম, কনভেয়র লাইন এবং খনির যন্ত্রপাতিগুলির মতো ভারী-লোড পরিস্থিতিতে অভিযোজিত।
2। স্বয়ংচালিত ক্ষেত্র:ডিফারেনশিয়ালস (হুইল ডিফারেনশিয়াল স্পিড + ডান-কোণ সংক্রমণ অর্জন), ফোর-হুইল ড্রাইভ স্থানান্তর কেস (সামনের এবং পিছনের অক্ষগুলিতে শক্তি বিতরণ)।
3। উচ্চ-শেষ সরঞ্জাম:হেলিকপ্টার প্রধান হ্রাসকারী (উচ্চ গতি, উচ্চ নির্ভরযোগ্যতা), রোবট জয়েন্টগুলি (নিম্ন প্রতিক্রিয়া, উচ্চ স্থায়িত্ব)।
4 ... যথার্থ যন্ত্র:চিকিত্সা ডিভাইস, অপটিক্যাল সরঞ্জাম (কম কম্পন এবং উচ্চ অবস্থানের নির্ভুলতার উপর নির্ভর করে)।
ভি। ডিজাইন এবং প্রসেসিং: উচ্চ নির্ভুলতার পিছনে প্রযুক্তিগত বাধা
1। প্রসেসিং অসুবিধা: দাঁত পৃষ্ঠের গ্রাইন্ডিং নির্ভুলতা ± 5μm স্তরে পৌঁছানোর সাথে সাথে সর্পিল দাঁত প্রোফাইলগুলি মিলের জন্য বিশেষায়িত মেশিন সরঞ্জামগুলির প্রয়োজন; অন্যথায়, জাল স্থায়িত্ব প্রভাবিত হয়।
2। ইনস্টলেশন প্রয়োজনীয়তা:দুটি গিয়ারগুলির পিচ শঙ্কু উল্লম্বগুলি অবশ্যই কঠোরভাবে সারিবদ্ধ হতে হবে এবং অক্ষীয়/রেডিয়াল ক্লিয়ারেন্সের সুনির্দিষ্ট সামঞ্জস্য প্রয়োজন (0.1 মিমি ছাড়িয়ে যাওয়া ত্রুটিগুলি পরিধান এবং শব্দকে আরও বাড়িয়ে তুলবে)।
3। উপকরণ এবং তাপ চিকিত্সা:অ্যালো স্টিলগুলি যেমন 20 ক্রিমেন্টি, 18ক্রনিমো 7-6 সাধারণত ব্যবহৃত হয়, দাঁত পৃষ্ঠগুলি কার্বুরাইজিং এবং শোধনের মাধ্যমে এইচআরসি 58 ~ 62 এ শক্ত করে, যখন তাপ চিকিত্সার বিকৃতিটি নিয়ন্ত্রণ করতে হবে (স্ক্র্যাপিংয়ে 0.05 মিমি ফলাফলের বেশি বিকৃতি)।
ষষ্ঠ। কেএফ হ্রাসকারীদের সাথে অভিযোজনযোগ্যতা
▶কার্যকরী ম্যাচিং: 90 ° শ্যাফ্ট কোণটি কেএফ সিরিজের "ডান-কোণ সংক্রমণ" প্রয়োজনীয়তার সাথে পুরোপুরি ফিট করে।
▶পারফরম্যান্স সামঞ্জস্যতা:উচ্চ লোডের ক্ষমতা এবং সর্পিল দাঁতগুলির কম শব্দগুলি সরাসরি "ভারী বোঝা এবং স্থিতিশীল অপারেশন" প্রয়োজনের জন্য হ্রাসকারীদের শিল্প পরিস্থিতিগুলির সাথে সরাসরি মিলিত হয়।
▶নমনীয় গতির অনুপাত:দাঁত অনুপাত সামঞ্জস্য করে, এটি কেএফ সিরিজের জন্য আই = 3 ~ 50 এর গতি অনুপাতের পরিসীমাটি কভার করে।
সংক্ষেপে, সর্পিল বেভেল গিয়ারগুলি, মূল হিসাবে "সর্পিল দাঁত প্রোফাইল + শঙ্কু বেস" সহ, প্রগতিশীল জাল দিয়ে দক্ষ এবং স্থিতিশীল ডান-কোণ শক্তি সংক্রমণ অর্জন করে। এগুলি শিল্প সরঞ্জামগুলির "মূল উপাদান" যেমন কেএফ সিরিজ বেভেল গিয়ার রিডুসার এবং তাদের নকশা এবং উত্পাদন স্তরটি সরাসরি সংক্রমণ সিস্টেমের পারফরম্যান্স সিলিং নির্ধারণ করে।
ডিংসকো নির্ভুলতা গিয়ার সমাধান-সরঞ্জাম সংক্রমণে অগ্রণী শক্তি
মূল সুবিধাগুলি: কাটিয়া-এজ সরঞ্জাম × ডিজিটালাইজড প্রক্রিয়াগুলি × পূর্ণ-চক্র পরিষেবাগুলি
শীর্ষস্থানীয় নির্ভুলতা গিয়ার প্রস্তুতকারক হিসাবে, ডিংসকো আমাদের একাধিক সিএনসি সাত-অক্ষের পাঁচ-লিঙ্কেজ সর্পিল বেভেল গিয়ার গ্রাইন্ডিং/মিলিং মেশিন এবং গ্লিসন সর্পিল বেভেল কাটার প্রযুক্তির মাধ্যমে মাইক্রো হাই-প্রিকিশন সর্পিল বেভেল গিয়ার এবং হাইপয়েড গিয়ারগুলির কাস্টমাইজড উত্পাদনে বিশেষজ্ঞ। DIN 6 যথার্থ শ্রেণি (দাঁত প্রোফাইল ত্রুটি ≤ ± 5μm), 95%+ সংক্রমণ দক্ষতা এবং অতি-উচ্চ হ্রাস অনুপাত সহ, আমরা রোবোটিক্স, মোটর ড্রাইভ, নতুন শক্তি যানবাহন এবং আরও অনেক কিছুর জন্য নির্ভরযোগ্য সংক্রমণ সমাধান সরবরাহ করি।
ডিংসকো কেন বেছে নিন?
✅উচ্চ নির্ভুলতা:ডিআইএন 6 গ্রেডের নির্ভুলতা অর্জন, দাঁত প্রোফাইল ত্রুটিগুলি নিয়ন্ত্রণে শিল্পকে নেতৃত্ব দেয়।
✅উচ্চ দক্ষতা:একক - পর্যায় হ্রাস অনুপাত 300: 1 অবধি এবং 95%এরও বেশি সংক্রমণ দক্ষতা সহ।
✅স্থায়িত্ব:40% কম জীবনচক্রের ব্যয়, <0.5% ব্যর্থতার হার।
✅দ্রুত প্রতিক্রিয়া:ডিজিটাল প্রক্রিয়াটি বিতরণ চক্রটিকে 20 কার্যদিবসে সংক্ষিপ্ত করতে পারে।
গিয়ার অপ্টিমাইজেশন প্রস্তাব এবং 3 ডি জাল সিমুলেশনগুলির জন্য শীঘ্রই আমাদের সাথে যোগাযোগ করুন!
