কার্বোরাইজিং ও কুইঞ্চিং এবং ISO 5-6 নির্ভুলতা গ্রেড সহ নির্ভুল রাইট-এঙ্গেল ট্রান্সমিশন স্পাইরাল বেভেল গিয়ার সেট

কার্বোরাইজিং ও কুইঞ্চিং এবং ISO 5-6 নির্ভুলতা গ্রেড সহ নির্ভুল রাইট-এঙ্গেল ট্রান্সমিশন স্পাইরাল বেভেল গিয়ার সেট

উৎপত্তি স্থল	চাংশা, চীন
পরিচিতিমুলক নাম	SJ, DH
সাক্ষ্যদান	ISO 9001

পণ্যের বিবরণ

আবেদন:

মাইক্রো রিডুসার, অটোমেশন সিস্টেম এবং উচ্চ-পারফরম্যান্স যন্ত্রপাতি।

গিয়ার টাইপ:

সর্পিল বেভেল গিয়ার জুটি

উপাদান:

20crmnti, 17crnimo6, scm420, বা কাস্টম অ্যালো স্টিল

এইচএস কোড:

848340

তাপ চিকিত্সা:

কার্বারাইজিং এবং কোনচিং

পৃষ্ঠের কঠোরতা:

এইচআরসি 58–62

ব্যাকল্যাশ:

≤ 6 আর্কমিন

কর্মদক্ষতা:

≥ ৯৪%

নির্ভুলতা গ্রেড:

আইএসও 5-6

বিশেষভাবে তুলে ধরা:

ইন্ডাস্ট্রিয়াল রিডাক্টর গিয়ার

হ্রাসকারী গিয়ার

বেভেল গিয়ার

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

আলোচনাযোগ্য

মূল্য

আলোচনাযোগ্য

প্যাকেজিং বিবরণ

গ্রাহকদের অনুরোধ অনুযায়ী

ডেলিভারি সময়

(নমুনা অর্ডার) 7 দিন

পরিশোধের শর্ত

টি/টি

যোগানের ক্ষমতা

আলোচনাযোগ্য

পণ্যের বিবরণ

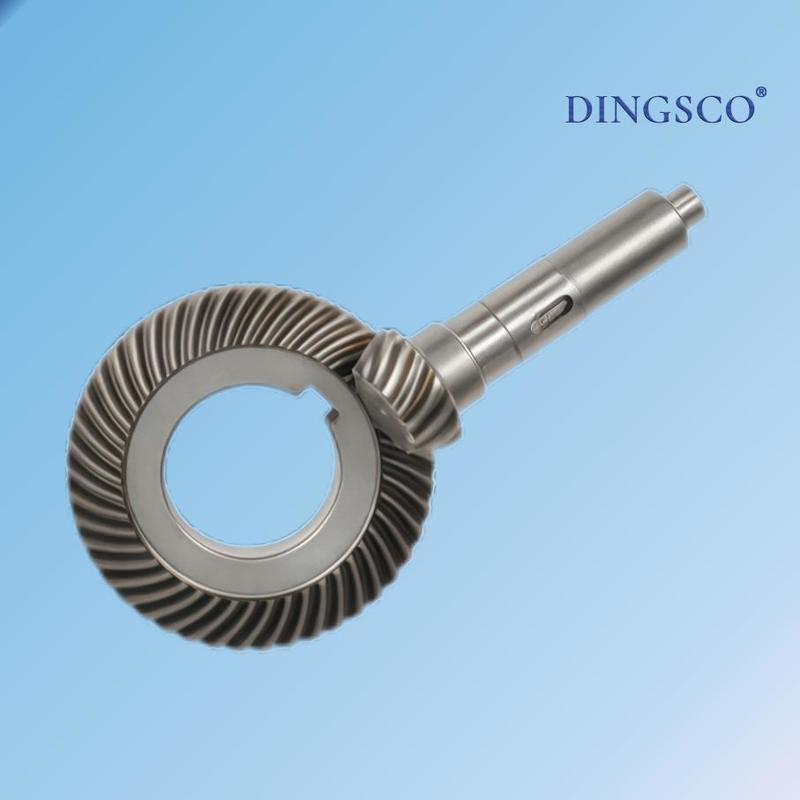

নির্ভুল রাইট-এঙ্গেল ট্রান্সমিশনের জন্য স্পাইরাল বেভেল গিয়ার সেট

স্পাইরাল বেভেল গিয়ার সেট একটি উচ্চ-নির্ভুলতা সম্পন্ন যান্ত্রিক ট্রান্সমিশন উপাদান যা সাধারণত 90-ডিগ্রি কোণেছেদকারী শ্যাফ্টগুলির মধ্যে গতি এবং শক্তি স্থানান্তর করার জন্য ডিজাইন করা হয়েছে। হেলিকাল দাঁতের জ্যামিতি সহ, এই গিয়ারগুলি মসৃণ, শান্ত এবং দক্ষ শক্তি সরবরাহ করে—মাইক্রো রিডিউসার, অটোমেশন সিস্টেম এবং উচ্চ-পারফরম্যান্স মেশিনারিরনিশ্চিত করা যায়।

গঠন ও কার্যকারিতা

এই গিয়ার জোড়া গঠিত:

বেভেল পিনিয়ন (ছোট গিয়ার) - ইনপুট শ্যাফটের সাথে সংযুক্ত, যা ড্রাইভ করার জন্য দায়ী
বেভেল গিয়ার (বড় গিয়ার) - আউটপুট শ্যাফটে মাউন্ট করা, যা একটি সঠিক কোণে গতি প্রেরণ করে

স্পাইরাল বেভেল ডিজাইন ক্রমবর্ধমান দাঁত সংযোগেরসুযোগ দেয়, যা সরাসরি বেভেল গিয়ারগুলির তুলনায় শব্দ এবং কম্পন কম করে। দাঁতগুলি তাপ চিকিত্সার পরে নির্ভুলভাবে গ্রাউন্ড করা হয় যাতে চমৎকার যোগাযোগের নির্ভুলতা, উচ্চ লোড ক্ষমতা এবং দীর্ঘ পরিষেবা জীবননিশ্চিত করা যায়।

প্রযুক্তিগত বৈশিষ্ট্য

গিয়ারের প্রকার	স্পাইরাল বেভেল গিয়ার জোড়া
ট্রান্সমিশন অ্যাঙ্গেল	90° (কাস্টমাইজযোগ্য 60°-120°)
মডিউল রেঞ্জ	m0.8 - m6
দাঁতের সারফেসের নির্ভুলতা	AGMA 10-12 / DIN 6
গিয়ার অনুপাত	1:1 থেকে 1:10
উপাদান	20CrMnTi, 17CrNiMo6, SCM420, অথবা কাস্টম অ্যালোয় স্টিল
তাপ চিকিত্সা	কার্বুরাইজিং ও কুইঞ্চিং (সারফেসের কঠোরতা HRC58-62)
দাঁত গ্রাইন্ডিং	কম শব্দের জন্য নির্ভুলভাবে গ্রাউন্ড করা হয়েছে
সারফেস ফিনিশ	Ra ≤ 0.8 μm
ব্যাকল্যাশ	≤ 6 আর্কমিন (নির্ভুলতা টাইপ)
দক্ষতা	≥ 94%
লুব্রিকেশন	সিন্থেটিক গিয়ার তেল বা গ্রীস
প্রয়োগের পরিবেশ	-20°C ~ +120°C

উৎপাদন প্রক্রিয়া

সিএনসি গিয়ার কাটিং - উন্নত গ্লিসন বা ক্লিঙ্গেলবার্গ গিয়ার-কাটিং সেন্টারগুলি নিখুঁত স্পাইরাল জ্যামিতি নিশ্চিত করে
তাপ চিকিত্সা - সারফেসের কঠোরতা বজায় রেখে কোর দৃঢ়তা বজায় রাখার জন্য কার্বুরাইজড এবং কুইঞ্চড করা হয়
গিয়ার গ্রাইন্ডিং - উচ্চ-নির্ভুলতা গ্রাইন্ডিং কম শব্দ এবং ন্যূনতম ব্যাকল্যাশ অর্জন করে
ডাইনামিক ব্যালেন্সিং - উচ্চ গতিতে মসৃণ অপারেশন নিশ্চিত করে
নিরীক্ষণ ও পরীক্ষা - প্রতিটি গিয়ার ডেলিভারির আগে রানআউট, দাঁতের যোগাযোগ এবং টর্কের জন্য পরীক্ষা করা হয়
